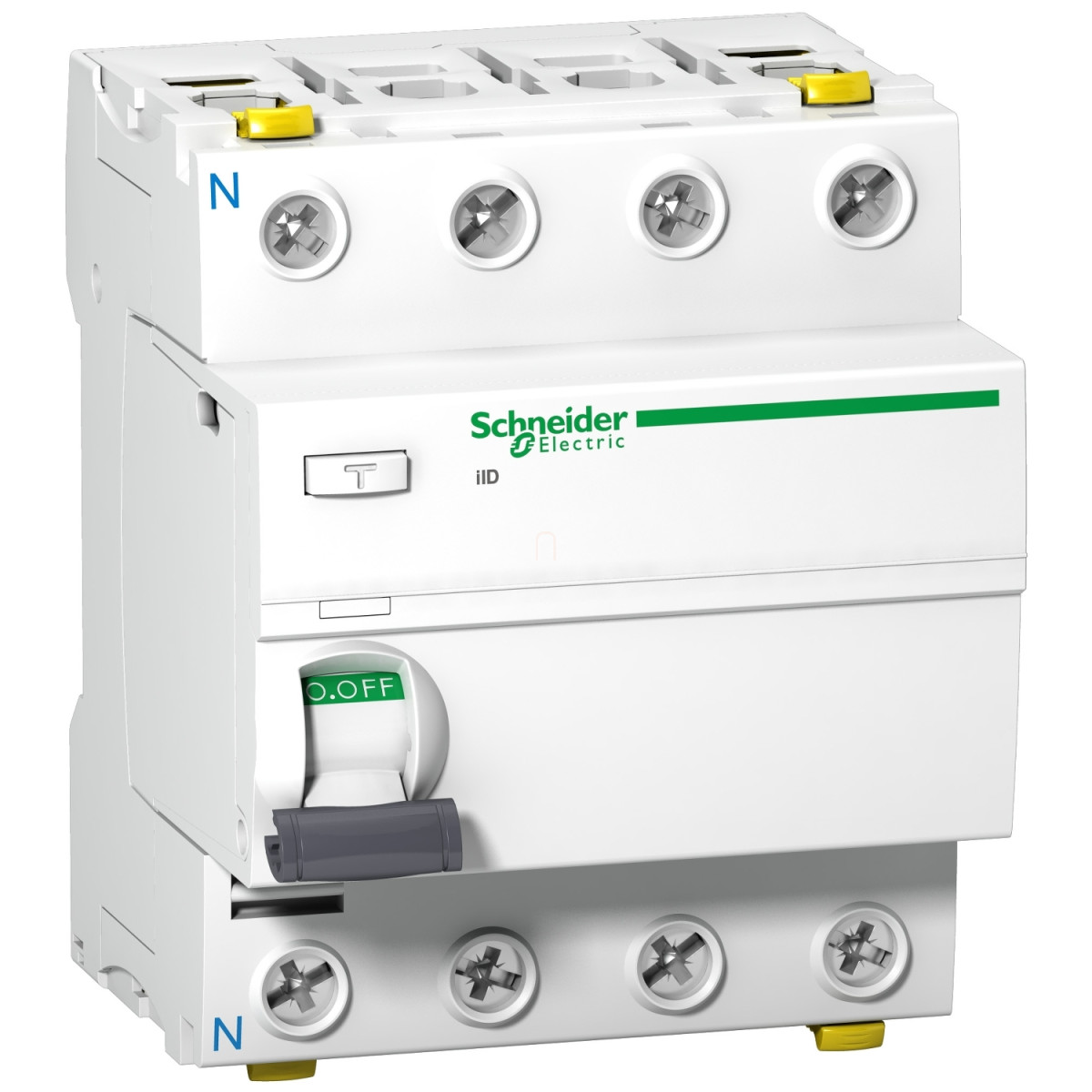

Az Acti9 iID A9Z26440 típusú áram-védőkapcsoló a Schneider Electric prémium minőségű villamos védelmi berendezése, amely fokozott biztonságot nyújt a személyek és vagyontárgyak számára. Ez a korszerű FI-relé az Acti9 termékcsalád tagjaként professzionális védelmi megoldást kínál mind lakossági, mind ipari alkalmazásokban.
A Schneider Electric Acti9 iID A9Z26440 modell egy 4 pólusú, 40 amper névleges áramerősségű, A típusú áram-védőkapcsoló, amely 500 mA érzékenységgel rendelkezik. Az A osztályú védelmi berendezés különösen alkalmas olyan áramkörökben, ahol egyenáramú összetevőt tartalmazó váltakozó áram fordulhat elő, például elektronikus készülékeket tartalmazó hálózatokban. A 4 pólusú kialakítás lehetővé teszi a háromfázisú rendszerek teljes védelmét, beleértve a nullavezetőt is. A 500 mA-es érzékenység elsősorban tűzvédelmi célú alkalmazásokra teszi alkalmassá, nem pedig személyvédelemre, ahol ennél jóval alacsonyabb érzékenység (30mA) szükséges. A készülék dupla csatlakozókapcsokkal van ellátva, ami megkönnyíti a szerelést és rugalmasabb bekötési lehetőségeket biztosít.
A Schneider Electric A9Z26440 FI-relé műszaki paraméterei kiemelkedőek. A készülék 380-415 V AC üzemi feszültségtartományban működik, 50/60 Hz hálózati frekvencián. A feszültségtől független kioldási technológiának köszönhetően a készülék megbízhatóan működik akkor is, ha a hálózati feszültség ingadozik. A berendezés 1500 A bekapcsolási és megszakítási képességgel rendelkezik, valamint 10 kA feltételes rövidzárlati áramerősséget bír el. A névleges szigetelési feszültség 500 V AC, míg a névleges lökőfeszültség-állóság 6 kV. A készülék IP20, moduláris burkolatban pedig IP40 védettséggel rendelkezik. A mechanikai élettartam 20000 ciklus, míg az elektromos élettartam AC-1 üzemmódban 15000 ciklus. A bekötésnél a vezetékcsupaszítási hossz 14 mm, a csatlakozókapcsok meghúzási nyomatéka pedig 3,5 Nm. A készülék -25...60 °C környezeti hőmérséklet-tartományban használható.
Schneider Electric Acti 9 iID - A9Z26440 - áram - védőkapcsoló, A osztály, 4P, 40A, 500mA műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iID
Termék típus: Áram-védőkapcsoló (FI-relé)
Rövid megnevezés: iID
Pólusok: 4P
Nulla vezető pozíció: Bal
Névleges áram: 40 A
Hálózat típus: AC
Hibaáram érzékenység: 500 mA
Hibaáram védelem késleltetés: Azonnali
Hibaáram védelmi osztály: A típus
Kiegészítő műszaki adatok
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 380...415 V AC 50/60 Hz
Hibaáram kioldási technológia: Feszültségtől független
Névleges bekapcsolási és megszakítási képesség: Idm 1500 A, Im 1500 A
Névleges feltételes rövidzárlati áram: 10 kA
Névleges szigetelési feszültség: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 6 kV
Kapcsolóállás-kijelző: Igen
Vezérlési mód: Billenőkar
Szerelési mód: Pattintós
Szerelési alap: DIN sín
9 mm osztás: 8
Magasság: 91 mm
Szélesség: 72 mm
Mélység: 73 mm
Szín: Fehér
Mechanikai és elektromos paraméterek
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: AC-1: 15000 ciklus
Reteszelési lehetőség: Lakattal rögzíthető
Csatlakozás: Dupla csatlakozókapocs elöl 1...35 mm² merev, Dupla csatlakozókapocs elöl 1...25 mm² hajlékony, Dupla csatlakozókapocs elöl 1...25 mm² hajlékony érvéghüvellyel, Dupla csatlakozókapocs hátul 1...25 mm² merev, Dupla csatlakozókapocs hátul 1...16 mm² hajlékony, Dupla csatlakozókapocs hátul 1...16 mm² hajlékony érvéghüvellyel
Vezetékcsupaszítási hossz: 14 mm alsó vagy felső csatlakozásnál
Meghúzási nyomaték: 3.5 N.m felül vagy alul
Környezeti jellemzők
Szabványok: EN/IEC 61008-1, EN/IEC 61008-2-1
IP védettség: IP20 az IEC 60529 szerint, IP40 (moduláris burkolatban) az IEC 60529 szerint
Szennyezettségi fokozat: 3
Elektromágneses kompatibilitás: 8/20 µs impulzus állóság, 250 A az EN/IEC 61008-1 szerint
Üzemi környezeti hőmérséklet: -25...60 °C
Tárolási környezeti hőmérséklet: -40...85 °C
