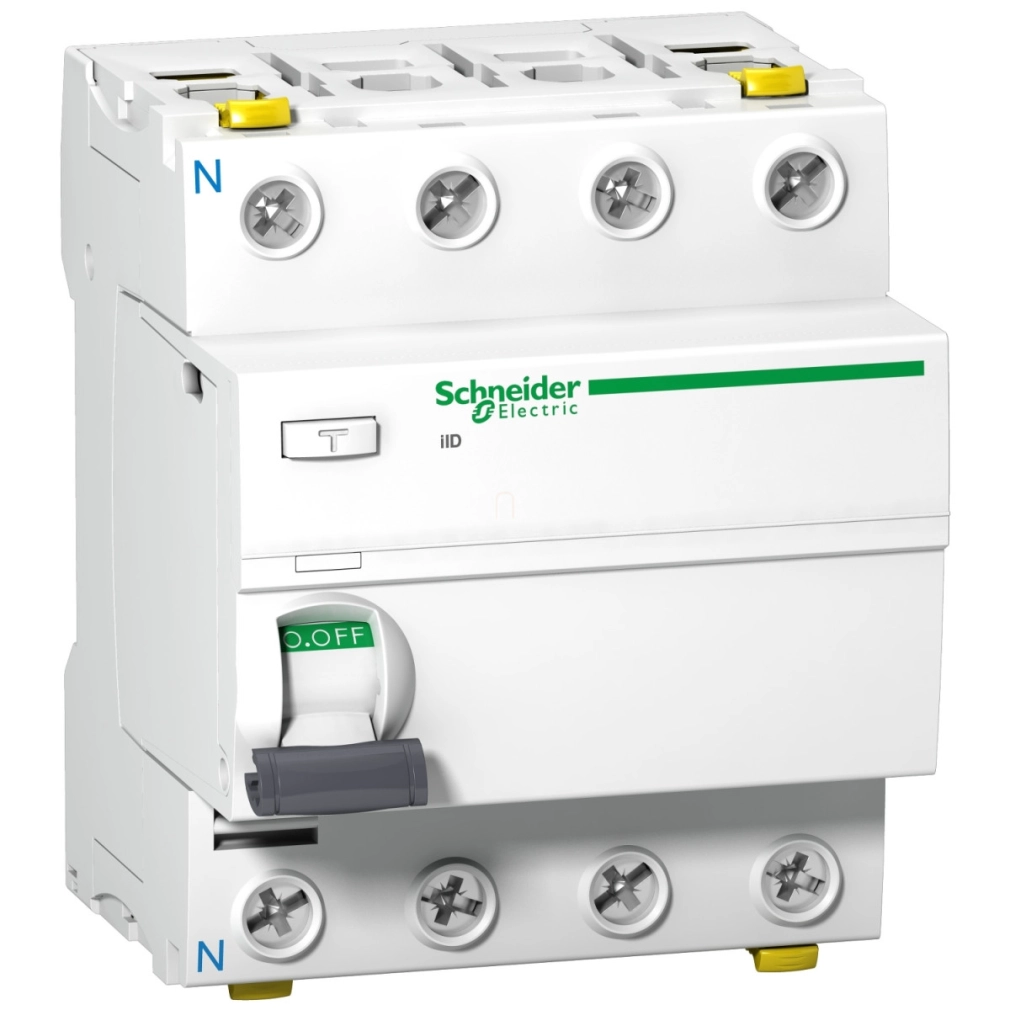

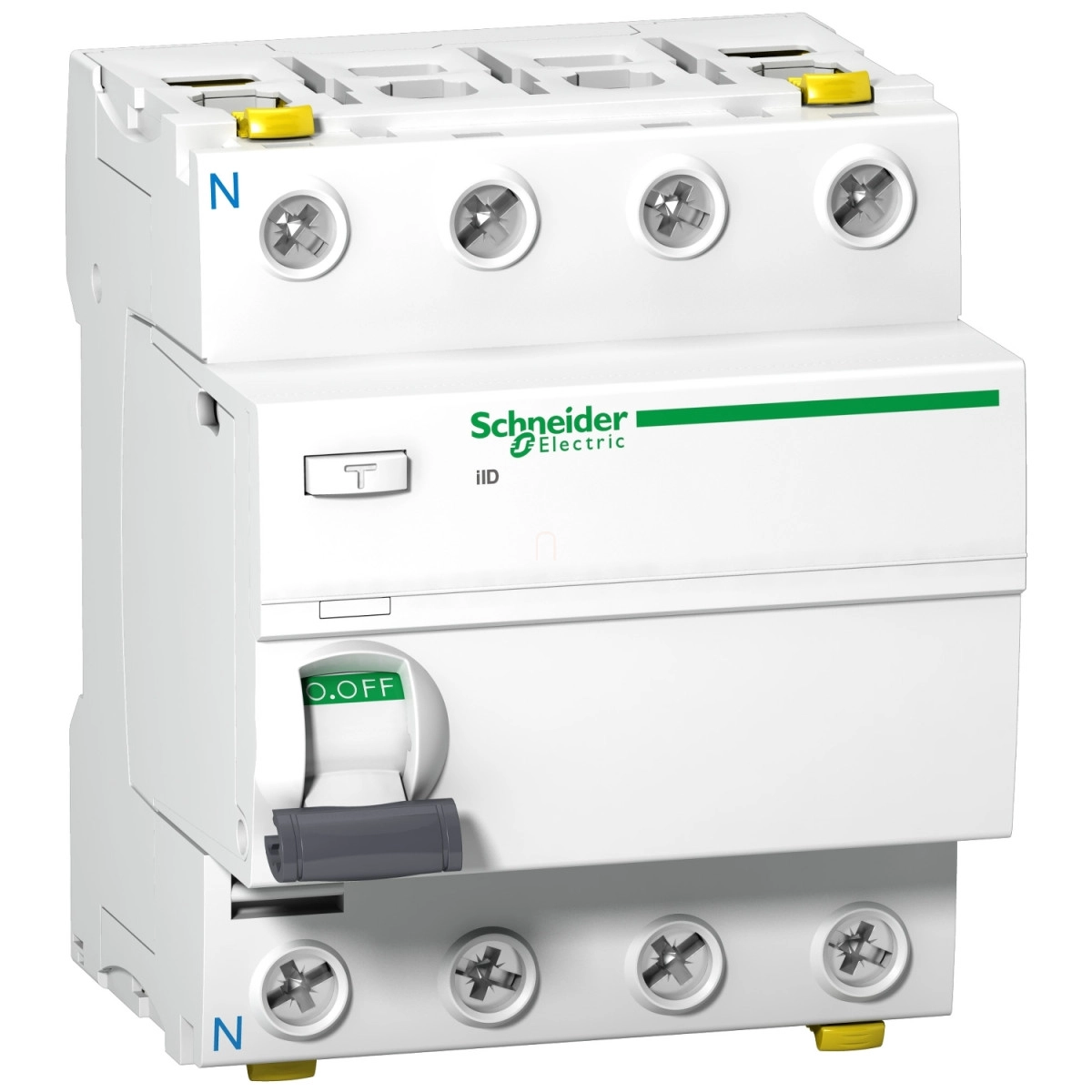

Az Acti9 iID A9Z24480 egy 4-pólusú, A típusú áram-védőkapcsoló (RCCB) a Schneider Electric Acti9 termékcsaládjából, amely 80A névleges áramerősséggel és 300mA hibaáram-érzékenységgel rendelkezik. Ez a készülék kiválóan alkalmazható olyan elektromos hálózatokban, ahol fokozott érintésvédelmi megoldásra van szükség, különösen ipari és kereskedelmi létesítményekben.
A Schneider Electric Acti9 iID A9Z24480 áram-védőkapcsoló pillanatszerű (instantaneous) kioldási karakterisztikával rendelkezik, és A típusú érintésvédelmi osztályba tartozik, ami azt jelenti, hogy mind a váltakozó (AC), mind pedig a pulzáló egyenáramú (DC) hibaáramok ellen védelmet nyújt. A készülék 380-415V AC üzemi feszültségtartományon működik 50/60 Hz hálózati frekvencián, és rendelkezik feszültségtől független hibaáram-kioldási technológiával, amely megbízható védelmet biztosít a változó hálózati körülmények között is.
A termék impozáns műszaki paraméterekkel büszkélkedhet. Névleges zárlati megszakítóképessége (Idm és Im) 1500A, névleges feltételes zárlati árama 10kA. 500V AC névleges szigetelési feszültséggel és 6kV névleges lökőfeszültség-állósággal rendelkezik. A készülék mechanikai élettartama 20000 kapcsolási ciklus, míg elektromos élettartama AC-1 üzemmódban 10000 ciklus. A kapcsoló állapotát vizuálisan jelzi, és rendelkezik lezárási lehetőséggel (lakatolható), ami megakadályozza a jogosulatlan működtetést.
A Schneider Electric Acti9 iID A9Z24480 áram-védőkapcsoló szerelési és csatlakoztatási szempontból is kiemelkedően rugalmas. DIN-sínre pattintható kivitelben készül, 8x9mm modulszélességgel, azaz 72mm szélességgel rendelkezik. A dupla csatlakoztatási lehetőség különböző vezetéktípusok és -méretek használatát teszi lehetővé. Elölről és hátulról is csatlakoztathatóak vezetékek: merev vezetékek esetén elölről 1-35mm², hajlékony vezetékek esetén 1-25mm², míg hátulról merev vezetékek esetén 1-25mm², hajlékony vezetékek esetén 1-16mm². Az érvéghüvelyekkel szerelt hajlékony vezetékek is csatlakoztathatók a megfelelő keresztmetszet-tartományokban. A vezetékcsupaszítási hossz 14mm, a csatlakozási pontok meghúzási nyomatéka 3,5 Nm.
Schneider Electric Acti 9 iID - A9Z24480 - áram - védőkapcsoló, A osztály, 4P, 80A, 300mA műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iID
Terméktípus: Áram-védőkapcsoló (RCCB)
Rövid terméknév: iID
Pólusok száma: 4P
Nulla vezető pozíciója: Bal
Névleges áramerősség: 80 A
Hálózat típusa: AC
Hibaáram-érzékenység: 300 mA
Hibaáram-védelmi időkésleltetés: Azonnali
Hibaáram-védelmi osztály: A típus
Kiegészítő információk
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 380...415 V AC 50/60 Hz
Hibaáram-kioldási technológia: Feszültségtől független
Névleges zárlati megszakítóképesség: Idm 1500 A, Im 1500 A
Névleges feltételes zárlati áram: 10 kA
Névleges szigetelési feszültség: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 6 kV
Kapcsolási állapotjelző: Igen
Működtetés típusa: Kapcsolókar
Szerelési mód: Pattintható
Szerelési alap: DIN-sín
9 mm modulszélesség: 8
Magasság: 91 mm
Szélesség: 72 mm
Mélység: 73 mm
Szín: Fehér
Mechanikai és elektromos paraméterek
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: AC-1: 10000 ciklus
Lezárási lehetőségek: Lakatolható eszköz
Csatlakozási adatok
Csatlakozások - sorkapcsok: Dupla sorkapocs elöl 1...35 mm² merev, Dupla sorkapocs elöl 1...25 mm² hajlékony, Dupla sorkapocs elöl 1...25 mm² hajlékony érvéghüvellyel, Dupla sorkapocs hátul 1...25 mm² merev, Dupla sorkapocs hátul 1...16 mm² hajlékony, Dupla sorkapocs hátul 1...16 mm² hajlékony érvéghüvellyel
Vezetékcsupaszítási hossz: 14 mm felső vagy alsó csatlakozáshoz
Meghúzási nyomaték: 3,5 N.m felső vagy alsó
Környezeti feltételek
Szabványok: EN/IEC 61008-1, EN/IEC 61008-2-1
IP védettségi fokozat: IP20 az IEC 60529 szerint, IP40 (moduláris burkolatban) az IEC 60529 szerint
Szennyezettségi fokozat: 3
Elektromágneses kompatibilitás: 8/20 µs impulzusállóság, 250 A az EN/IEC 61008-1 szerint
Környezeti hőmérséklet üzemelés közben: -25...60 °C
Környezeti hőmérséklet tároláskor: -40...85 °C
