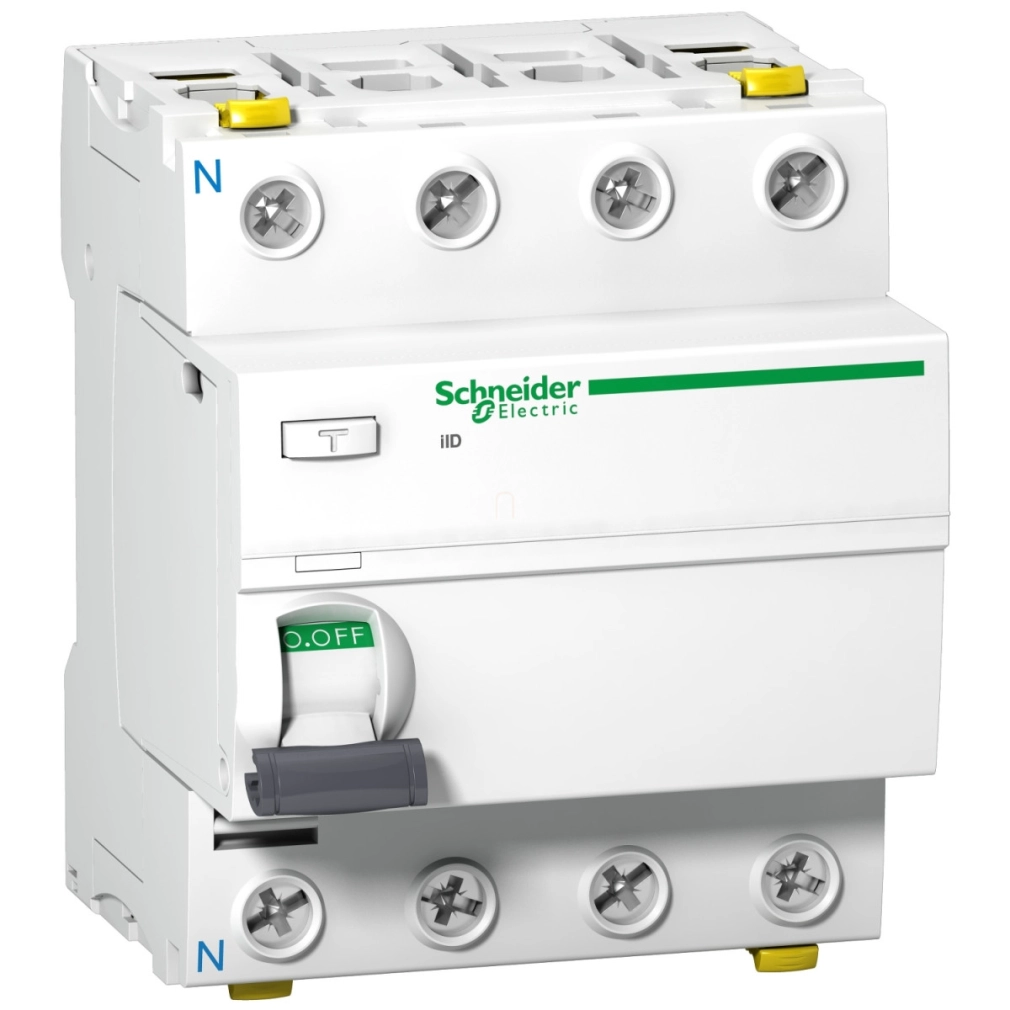

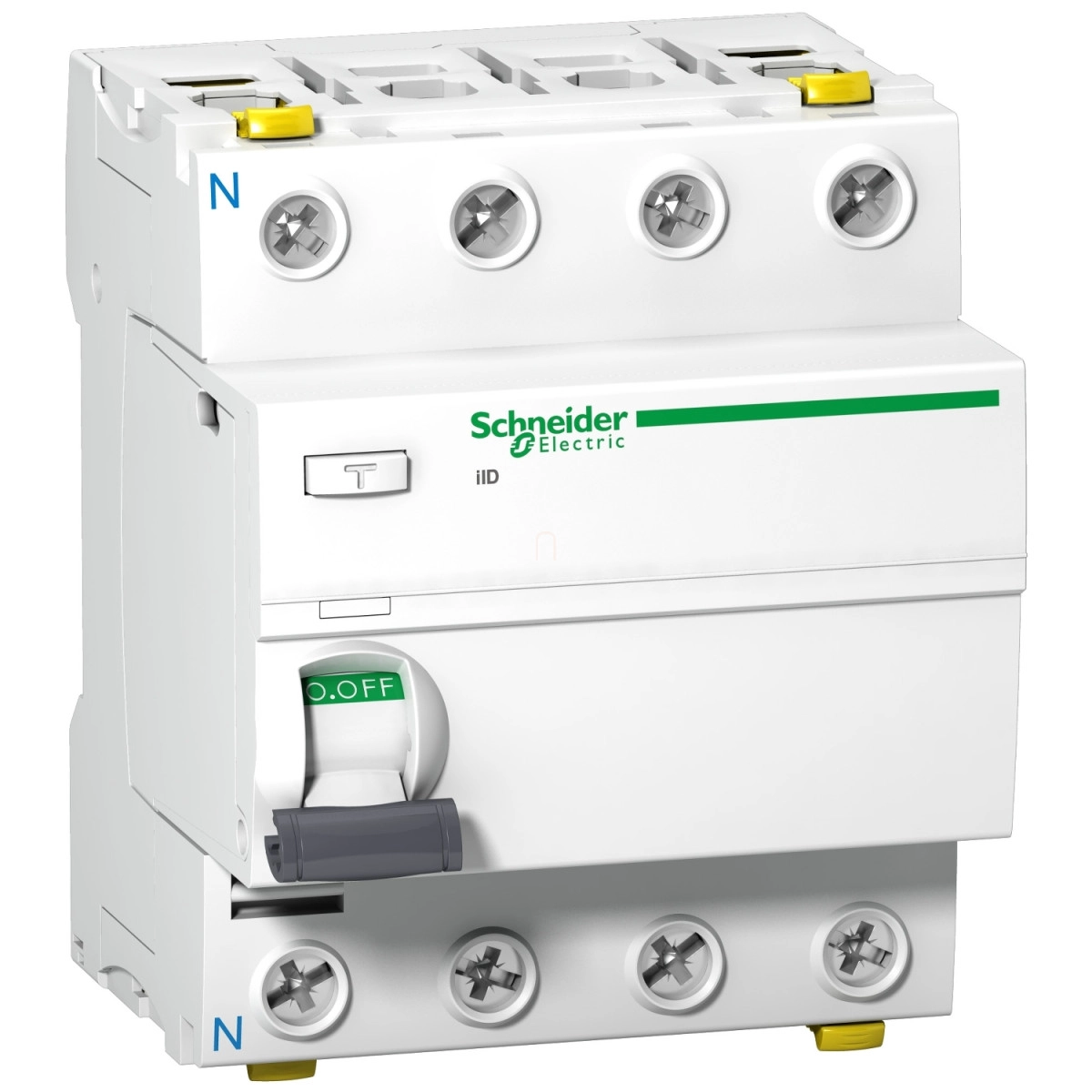

A Schneider Electric Acti 9 iID áram-védőkapcsoló (A9Z24463) egy magas minőségű elektromos biztonsági eszköz, amely kifejezetten a modern épületvillamossági rendszerek védelmi igényeinek kielégítésére készült. Ez a 4-pólusú, A típusú áram-védőkapcsoló (RCCB) 63A névleges árammal és 300mA érzékenységgel rendelkezik, ami ideálissá teszi kereskedelmi és ipari alkalmazásokhoz, ahol a fokozott személyi védelem és a folyamatos üzembiztonság egyaránt követelmény.
Az A9Z24463 cikkszámú iID áram-védőkapcsoló az Acti9 termékcsalád tagjaként egyesíti a Schneider Electric több évtizedes szakértelmét a villamos biztonságtechnika területén. A készülék 4-pólusú kialakítása (4P) teljes körű védelmet nyújt, bal oldali nulla pozícióval. Az eszköz A típusú védelmi osztályba tartozik, ami azt jelenti, hogy nemcsak a szinuszos váltakozó áramú, hanem a pulzáló egyenáramú hibaáramok ellen is védelmet biztosít. A 300mA hibaáram-érzékenység különösen alkalmas nagyobb elektromos berendezések és rendszerek védelmére, ahol a túl érzékeny védelem felesleges leoldásokat eredményezne. Az eszköz azonnali (instantaneous) kioldási idővel rendelkezik, amely biztosítja a gyors reagálást hibaáram esetén.
Műszaki jellemzőit tekintve az A9Z24463 modell 380-415V AC üzemi feszültségtartományban működik, 50/60 Hz hálózati frekvencián. A készülék működéséhez nem szükséges külön tápfeszültség (voltage independent), ami növeli a megbízhatóságát. Zárlati jellemzői kimagaslóak: 1500A névleges zárlati záró- és megszakítóképességgel (Idm és Im) rendelkezik, valamint 10kA feltételes zárlati áramot (Inc) képes kezelni. Szigetelési feszültsége 500V AC, míg lökőfeszültség-állósága 6kV, ami kiváló védelmet biztosít túlfeszültség esetén. A készülék mechanikai élettartama 20000 kapcsolási ciklus, elektromos élettartama AC-1 üzemmódban 15000 ciklus, ami hosszú távú, megbízható működést garantál.
Beépítési szempontból az A9Z24463 modell praktikus megoldásokat kínál. DIN-sínre pattintható (clip-on) kialakítással rendelkezik, 8x9mm-es osztással (72mm széles), ami megfelel a szabványos kapcsolószekrény-méreteknek. Teljes magassága 91mm, mélysége pedig 73mm. Csatlakozási lehetőségei rendkívül rugalmasak: elöl és hátul is dupla csatlakozási pontokkal rendelkezik, amelyek 1-35mm² merev vezetékek, illetve 1-25mm² hajlékony vezetékek fogadására alkalmasak. A vezeték csupaszolási hossza 14mm, a csatlakozások meghúzási nyomatéka pedig 3,5Nm. A készülék praktikus kapcsolóállás-jelzővel és lakattal lezárható funkcióval is rendelkezik a véletlen kapcsolások megakadályozására.
Schneider Electric Acti 9 iID - A9Z24463 - áram - védőkapcsoló, A osztály, 4P, 63A, 300mA műszaki adatok
Fő jellemzők
Terméktípus: Áram-védőkapcsoló (RCCB)
Termékcsalád: Acti9
Terméknév: Acti9 iID
Rövid név: iID
Cikkszám: A9Z24463
Villamos jellemzők
Pólusok: 4P
Névleges áram: 63 A
Hibaáram-érzékenység: 300 mA
Hibaáram védelem osztály: A típus
Hibaáram védelem késleltetés: Azonnali
Névleges üzemi feszültség: 380...415 V AC 50/60 Hz
Hálózati frekvencia: 50/60 Hz
Hibaáram kioldási technológia: Feszültségfüggetlen
Névleges zárlati záró- és megszakítóképesség: Idm 1500 A, Im 1500 A
Névleges feltételes zárlati áram: 10 kA
Névleges szigetelési feszültség: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 6 kV
Fizikai jellemzők
Szerelési mód: Bepattintós
Szerelési alap: DIN sín
Szélesség: 72 mm (8x9mm osztás)
Magasság: 91 mm
Mélység: 73 mm
Szín: Fehér
Csatlakozások
Csatlakozások - kapcsok: Dupla csatlakozókapocs elöl 1...35 mm² merev, 1...25 mm² hajlékony, 1...25 mm² hajlékony érvéghüvellyel
Dupla csatlakozókapocs hátul 1...25 mm² merev, 1...16 mm² hajlékony, 1...16 mm² hajlékony érvéghüvellyel
Vezeték csupaszítási hossz: 14 mm felső vagy alsó csatlakozáshoz
Meghúzási nyomaték: 3,5 N.m felső vagy alsó
Tartósság
Mechanikai élettartam: 20000 kapcsolási ciklus
Villamos élettartam: AC-1: 15000 ciklus
Környezeti feltételek
IP védettség: IP20 az IEC 60529 szerint, IP40 (moduláris burkolatban) az IEC 60529 szerint
Szennyezettségi fok: 3
Elektromágneses kompatibilitás: 8/20 µs impulzus-állóság, 250 A az EN/IEC 61008-1 szerint
Üzemi környezeti hőmérséklet: -25...60 °C
Tárolási környezeti hőmérséklet: -40...85 °C
Szabványok és megfelelőségek
Szabványok: EN/IEC 61008-1, EN/IEC 61008-2-1
