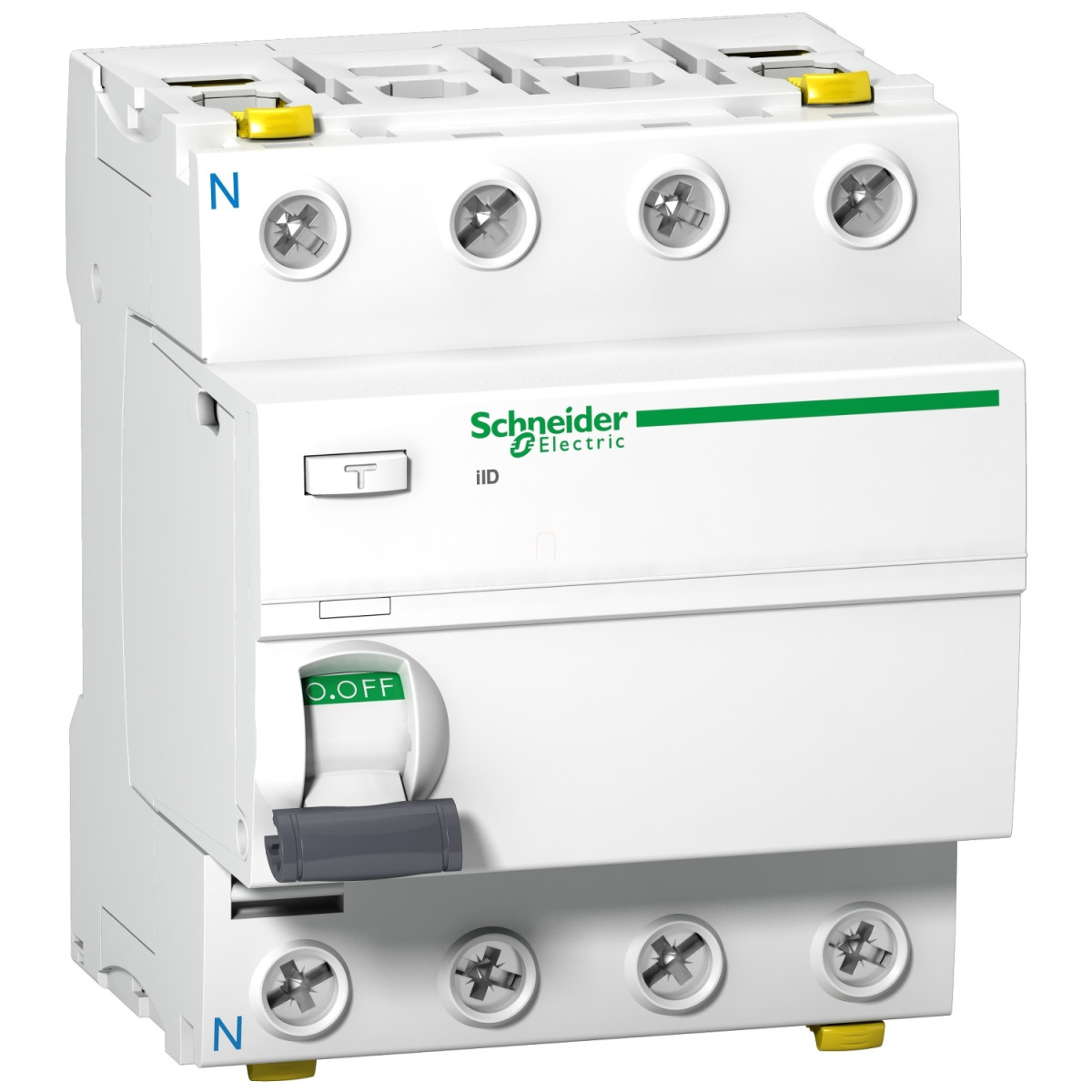

A Schneider Electric Acti9 iID sorozatba tartozó A9Z24440 típusú áram-védőkapcsoló (RCCB) kiváló minőségű elektromos védelmi eszköz, amelyet kifejezetten a professzionális elektromos rendszerek biztonságának maximalizálására terveztek. Ez a 4 pólusú (4P) készülék 40 amper névleges árammal és 300 mA érzékenységű A típusú hibaáram védelemmel rendelkezik, ami ideális választássá teszi ipari és kereskedelmi alkalmazásokhoz, ahol fokozott biztonságra van szükség.
A Schneider Electric Acti9 iID A9Z24440 áram-védőkapcsoló technikai jellemzőit tekintve kiemelkedő a kategóriájában. A 380-415V AC 50/60 Hz tartományban működő eszköz azonnali kioldással véd az életveszélyes áramütések ellen. A típus feszültségtől független hibaáram kioldási technológiával rendelkezik, ami növeli a megbízhatóságát változó hálózati körülmények között is. Az eszköz 1500A névleges zárlati és kapcsolási kapacitással, valamint 10 kA feltételes zárlati árammal büszkélkedhet, biztosítva a megfelelő védelmet túláram esetén is. A névleges szigetelési feszültség 500V AC, míg a lökőfeszültség-állóság 6 kV, ami kiemelkedő műszaki paramétereket jelent a kategóriájában.
Az A9Z24440 kialakítása és mechanikai tulajdonságai is figyelemre méltóak. DIN sínre pattintható kivitelben készült, 8 darab 9 mm-es osztásegységet foglal el a sínrendszeren. Méreteit tekintve 91 mm magas, 72 mm széles és 73 mm mély, fehér színű házban. A készülék kettős csatlakozópontokkal rendelkezik mind az elülső, mind a hátsó oldalon, ami nagy rugalmasságot biztosít a bekötés során. Az elülső terminálokhoz 1-35 mm² merev vezeték, 1-25 mm² hajlékony vezeték, illetve érvéghüvellyel ellátott 1-25 mm² hajlékony vezeték csatlakoztatható. A hátsó terminálok esetén 1-25 mm² merev, 1-16 mm² hajlékony, valamint érvéghüvellyel ellátott 1-16 mm² hajlékony vezeték használható. A vezeték csupaszolási hossza 14 mm, a csatlakozások meghúzási nyomatéka pedig 3,5 Nm. A mechanikai élettartama 20000 kapcsolási ciklus, míg elektromos élettartama AC-1 esetén 15000 ciklus.
Schneider Electric Acti9 iID - A9Z24440 - áram - védőkapcsoló, A osztály, 4P, 40A, 300mA műszaki adatok
Főbb tulajdonságok
Sorozat: Acti9
Terméknév: Acti9 iID
Termék típus: Áram-védőkapcsoló (RCCB)
Rövid terméknév: iID
Pólusok: 4P
Nulla vezető pozíciója: Bal
Névleges áram: 40 A
Hálózat típus: AC
Hibaáram érzékenység: 300 mA
Hibaáram védelmi késleltetés: Azonnali
Hibaáram védelmi osztály: A típus
Kiegészítő adatok
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 380...415 V AC 50/60 Hz
Hibaáram kioldási technológia: Feszültségtől független
Névleges zárlati és kapcsolási kapacitás: Idm 1500 A, Im 1500 A
Névleges feltételes zárlati áram: 10 kA
Névleges szigetelési feszültség: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 6 kV
Érintkező állás jelző: Igen
Vezérlési mód: Kapcsolókar
Rögzítési mód: Rápattintható
Rögzítési alap: DIN sín
9 mm-es osztásegység: 8
Méretek és kivitel
Magasság: 91 mm
Szélesség: 72 mm
Mélység: 73 mm
Szín: Fehér
Tartósság
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: AC-1: 15000 ciklus
Rögzítési opciók
Lezárási lehetőségek: Lakattal zárható
Csatlakozások - Kapcsok
Kettős csatlakozó elöl 1...35 mm² merev
Kettős csatlakozó elöl 1...25 mm² hajlékony
Kettős csatlakozó elöl 1...25 mm² hajlékony érvéghüvellyel
Kettős csatlakozó hátul 1...25 mm² merev
Kettős csatlakozó hátul 1...16 mm² hajlékony
Kettős csatlakozó hátul 1...16 mm² hajlékony érvéghüvellyel
Csupaszolási hossz: 14 mm felső vagy alsó csatlakozáshoz
Meghúzási nyomaték: 3,5 Nm felső vagy alsó
Környezet
Szabványok: EN/IEC 61008-1, EN/IEC 61008-2-1
IP védettség: IP20 az IEC 60529 szerint, IP40 (moduláris burkolat) az IEC 60529 szerint
Szennyezettségi fok: 3
Elektromágneses kompatibilitás: 8/20 µs lökőáram-ellenállás, 250 A az EN/IEC 61008-1 szerint
Üzemi környezeti hőmérséklet: -25...60 °C
Tárolási környezeti hőmérséklet: -40...85 °C
