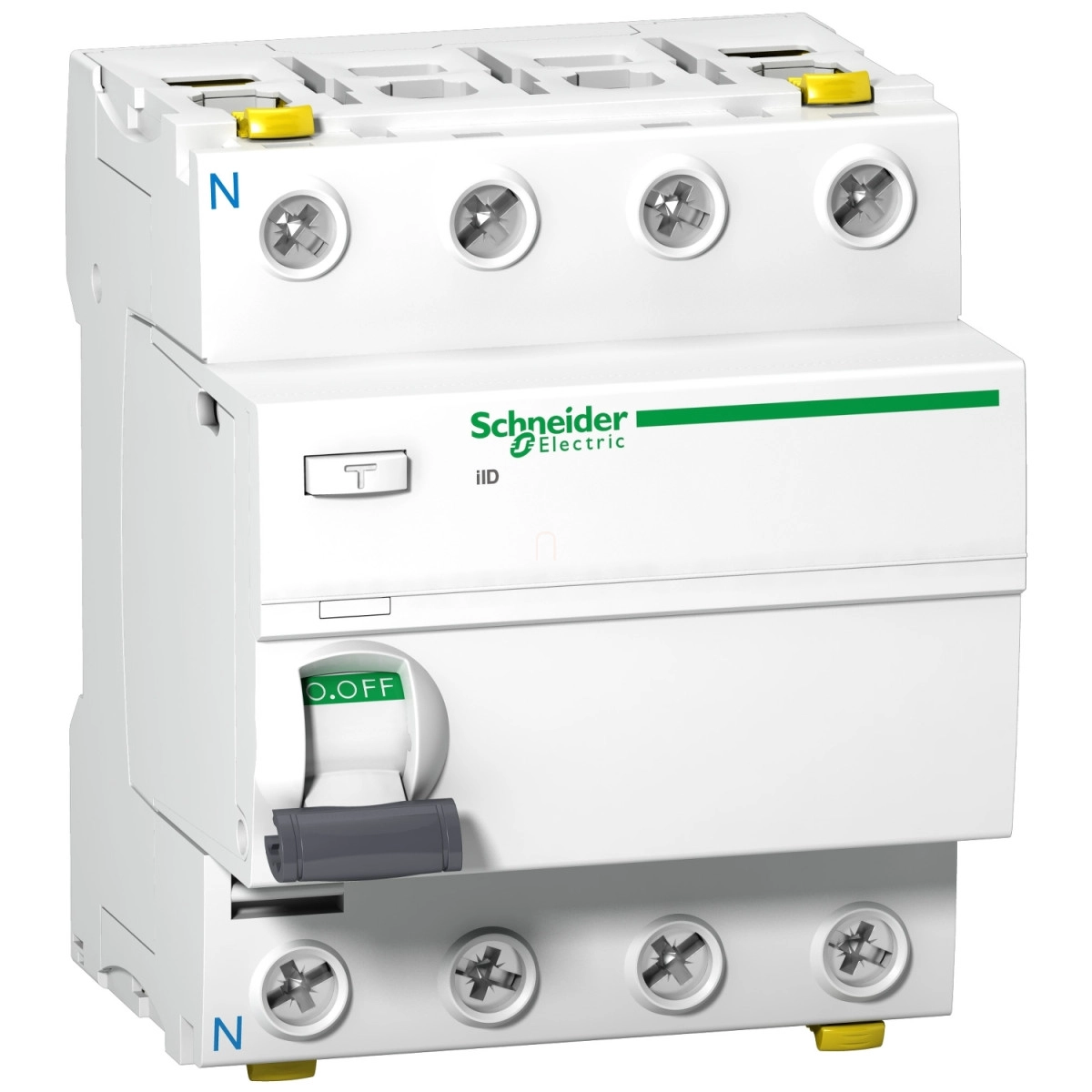

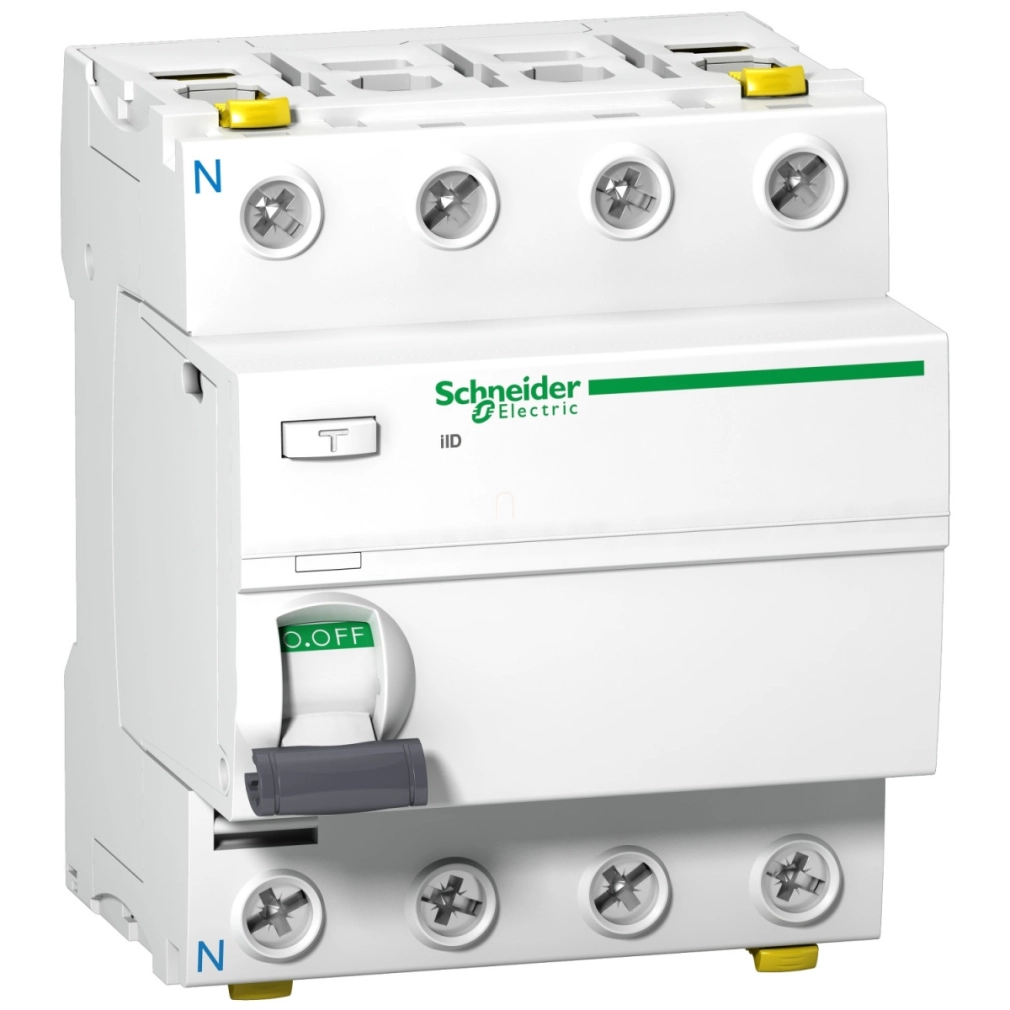

Az Schneider Electric Acti9 iID - A9Z24425 áram-védőkapcsoló a megbízható villamos védelem egyik alapeleme, amely kiváló minőségű maradékáram-érzékelésével biztosítja a létesítmények maximális biztonságát. A 4 pólusú, A típusú kivitel 300 mA-es érzékenységgel rendelkezik, ami kiválóan alkalmas olyan helyszíneken, ahol a személyvédelem és tűzvédelem egyaránt fontos szempont, ugyanakkor nem szükséges az extrém érzékeny kioldás.
A 25 A-es névleges árammal rendelkező A9Z24425 típusú áram-védőkapcsoló alkalmazási területe rendkívül széles - használható lakóépületekben, irodákban, kereskedelmi és ipari létesítményekben egyaránt. Az A típusú védelmi osztálynak köszönhetően nemcsak a szinuszos váltakozó áramú, hanem a pulzáló egyenáramú hibaáramokat is képes érzékelni, ami különösen fontos a modern elektronikai berendezésekkel felszerelt épületekben. Az Acti9 termékcsalád tagjaként a készülék kompatibilis a Schneider Electric moduláris rendszereivel, így könnyen integrálható meglévő elosztószekrényekbe.
A termék műszaki paraméterei kiemelkedőek: 380-415 V AC 50/60 Hz üzemi feszültségtartomány, 6 kV lökőfeszültség-állóság, valamint 10 kA feltételes zárlati megszakítóképesség jellemzi. A feszültségfüggetlen kioldási technológia biztosítja a megbízható működést még instabil hálózati körülmények között is. A készülék rendelkezik 1500 A névleges zárlati záró- és megszakítóképességgel (Idm és Im), ami megfelelő védelmet biztosít rövidzárlat esetén. A kapcsolási állapot vizuális ellenőrzését a beépített kontaktushelyzet-jelző segíti.
A szerelést és bekötést több praktikus funkció könnyíti meg. A 72 mm széles (8 x 9 mm modul), DIN sínre pattintható kivitel és a kettős csatlakozóterminálok rugalmas felhasználást tesznek lehetővé. A készülék elöl és hátul egyaránt rendelkezik csatlakozási pontokkal, amelyek alkalmasak merev vagy hajlékony vezetékek, valamint érvéghüvelyes csatlakozók fogadására is. Az elülső csatlakozásoknál 1-35 mm² merev, illetve 1-25 mm² hajlékony vezeték csatlakoztatható, míg a hátsó terminálok 1-25 mm² merev és 1-16 mm² hajlékony vezetékeket fogadnak. A vezetékek csupaszolási hossza 14 mm, a kötések meghúzási nyomatéka 3,5 Nm. A készülék a védelmet fokozó lakatololási lehetőséggel is rendelkezik, ami megakadályozza a jogosulatlan beavatkozást.
Schneider Electric Acti9 iID - A9Z24425 - áram - védőkapcsoló, A osztály, 4P, 25A, 300mA műszaki adatok
Főbb jellemzők
Termékcsalád: Acti9
Termék neve: Acti9 iID
Termék típusa: Áram-védőkapcsoló (RCCB)
Rövid terméknév: iID
Pólusok: 4P
Nullavezető helyzete: Bal
Névleges áram: 25 A
Hálózat típusa: AC
Hibaáram érzékenység: 300 mA
Hibaáram-védelmi késleltetés: Azonnali
Hibaáram-védelmi osztály: A típus
Kiegészítő jellemzők
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 380...415 V AC 50/60 Hz
Maradékáram kioldási technológia: Feszültségfüggetlen
Névleges zárlati záró- és megszakítóképesség: Idm 1500 A, Im 1500 A
Névleges feltételes zárlati áram: 10 kA
Névleges szigetelési feszültség: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 6 kV
Kontaktushelyzet-jelző: Igen
Vezérlés típusa: Kapcsolókar
Felszerelési mód: Rápattintható
Szerelési alap: DIN sín
9 mm-es osztásegységek: 8
Magasság: 91 mm
Szélesség: 72 mm
Mélység: 73 mm
Mechanikai és elektromos jellemzők
Mechanikai élettartam: 20000 kapcsolási ciklus
Elektromos élettartam: AC-1: 15000 kapcsolási ciklus
Reteszelési lehetőségek: Lakatololási lehetőség
Csatlakozások - kapcsok: Kettős csatlakozó elöl 1...35 mm² merev, Kettős csatlakozó elöl 1...25 mm² hajlékony, Kettős csatlakozó elöl 1...25 mm² hajlékony érvéghüvellyel, Kettős csatlakozó hátul 1...25 mm² merev, Kettős csatlakozó hátul 1...16 mm² hajlékony, Kettős csatlakozó hátul 1...16 mm² hajlékony érvéghüvellyel
Vezeték csupaszolási hossza: 14 mm felső vagy alsó csatlakozáshoz
Meghúzási nyomaték: 3,5 N.m felső vagy alsó
Környezeti jellemzők
Szabványok: EN/IEC 61008-1, EN/IEC 61008-2-1
IP védettségi fokozat: IP20 az IEC 60529 szerint, IP40 (moduláris tokozásban) az IEC 60529 szerint
Szennyezettségi fokozat: 3
Elektromágneses kompatibilitás: 8/20 µs impulzus ellenállás, 250 A az EN/IEC 61008-1 szerint
Környezeti hőmérséklet működés közben: -25...60 °C
Környezeti hőmérséklet tárolás során: -40...85 °C
