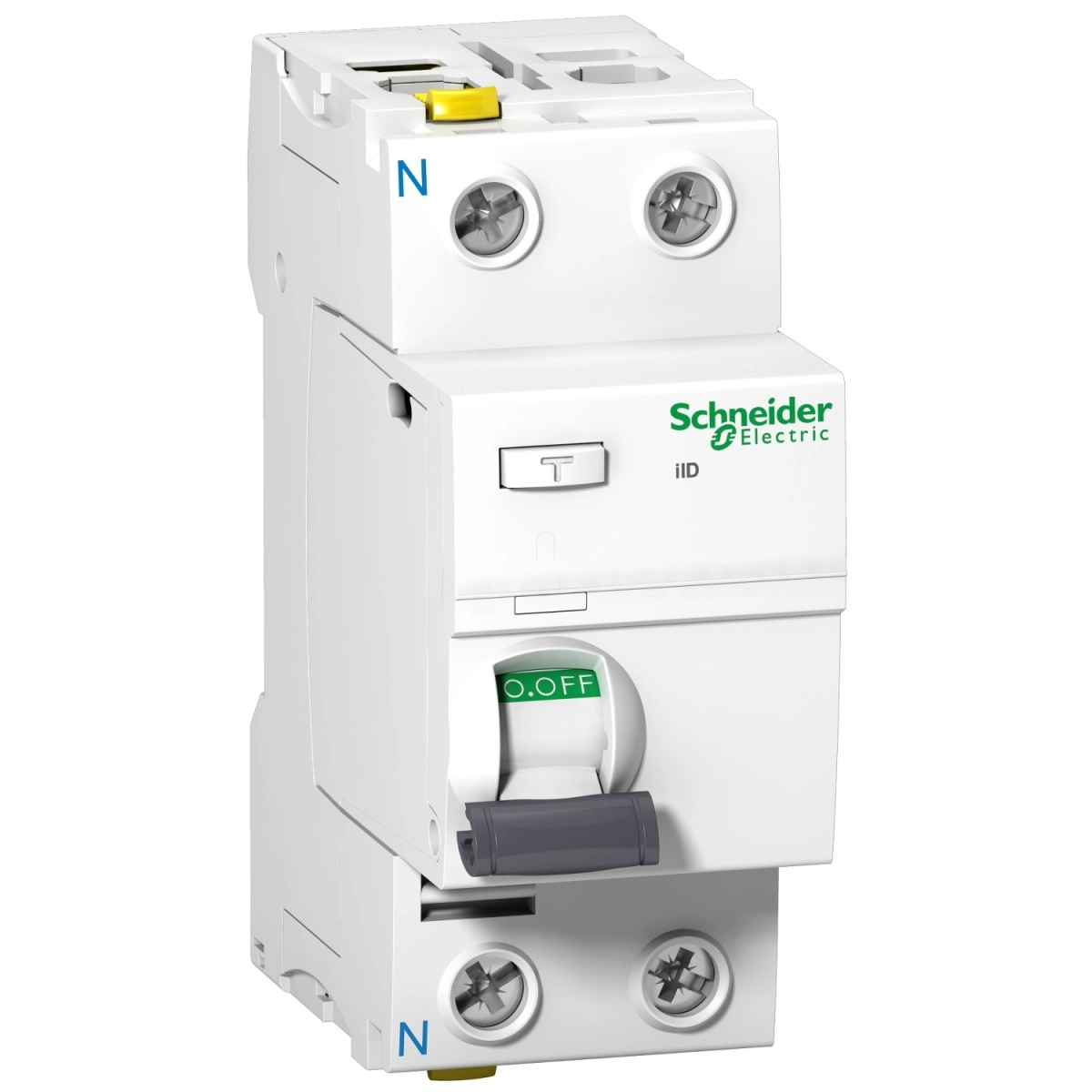

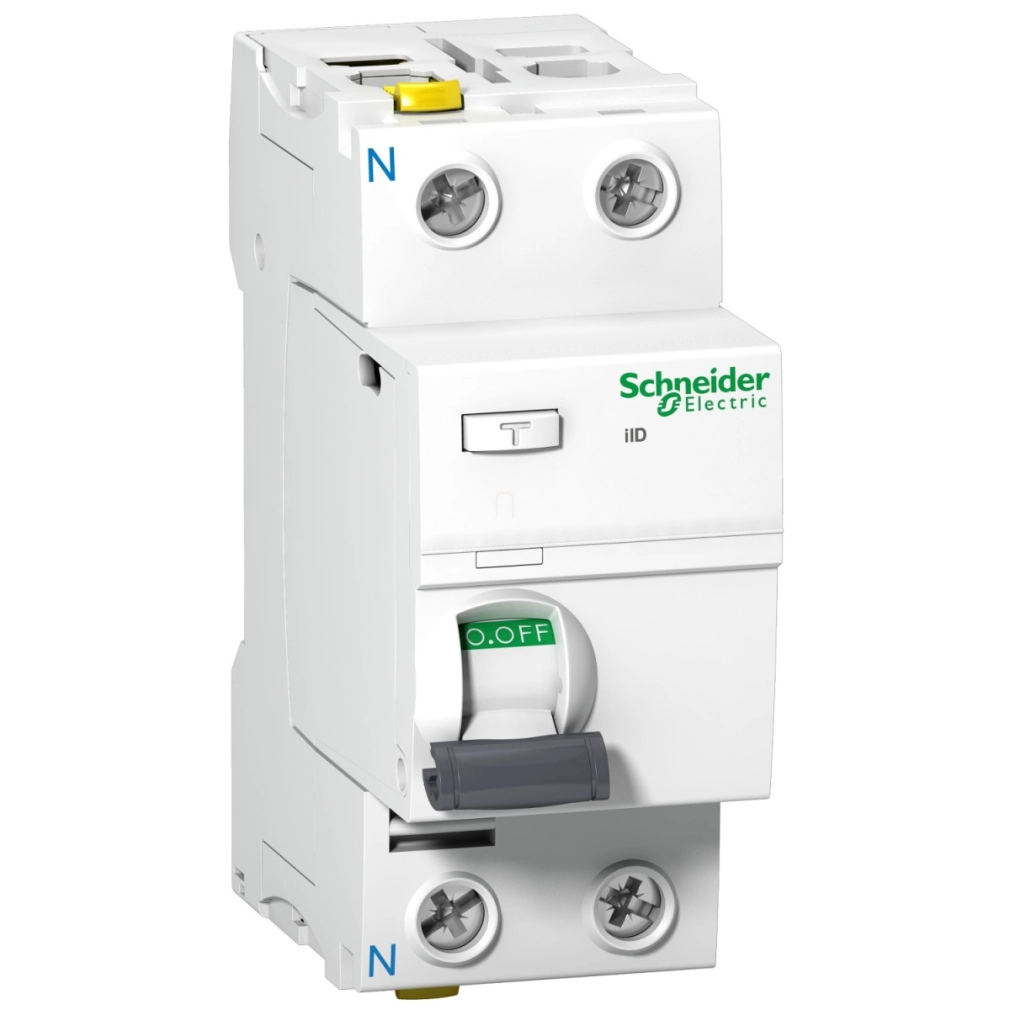

A Schneider Electric Acti9 iID A9Z24240 típusú áram-védőkapcsoló (RCCB) egy kiváló minőségű villamos biztonsági eszköz, amely kifejezetten az elektromos rendszerekben bekövetkező szivárgó áramok elleni védelemre lett kifejlesztve. Ez a 2-pólusú, A típusú készülék 300 mA érzékenységgel és 40 A névleges áramerősséggel rendelkezik, így kiváló választás mind lakossági, mind kereskedelmi alkalmazásokhoz.
A Schneider Electric Acti9 termékcsalád részeként, az iID sorozat ötvözi a megbízhatóságot és a fejlett technológiát. A készülék fő előnye a feszültségtől független kioldási technológia, ami azt jelenti, hogy még szélsőséges hálózati körülmények között is megbízhatóan működik. A 300 mA-es földzárlat-érzékenység elsősorban tűzvédelmi célokra optimalizált, míg az A osztályú védelem biztosítja, hogy a készülék nemcsak a szinuszos, hanem a pulzáló egyenáramú földzárlat-összetevőkkel szemben is hatékony védelmet nyújt.
Műszaki szempontból az A9Z24240 modell kimagasló paraméterekkel rendelkezik. A 220-240 V AC 50/60 Hz névleges üzemi feszültségen működő készülék 1500 A zárlati megszakítóképességgel (Im és Idm) és 10 kA feltételes zárlati áramerősséggel bír. A 6 kV lökőfeszültség-állóság és az 500 V AC szigetelési feszültség tovább növeli a termék megbízhatóságát. A mechanikai élettartam 20000 ciklus, míg az elektromos élettartam AC-1 terhelés esetén 15000 ciklus, ami hosszú távú, problémamentes működést ígér. Az IP20, moduláris kivitelben pedig IP40 védettségi fokozat garantálja a megfelelő védelmet a külső behatásokkal szemben.
A praktikus kivitelt jelzi, hogy a készülék mindössze 4x9 mm-es osztásegységet (36 mm) foglal el a DIN-sínen, és mindössze 91 mm magas és 73 mm mély. A kettős csatlakozóterminálok rugalmas bekötési lehetőséget biztosítanak: elöl 1-35 mm² merev, illetve 1-25 mm² rugalmas vezeték fogadására alkalmas, míg hátul 1-25 mm² merev és 1-16 mm² rugalmas vezeték csatlakoztatható. A vezeték csupaszolási hossza 14 mm, a terminálok meghúzási nyomatéka pedig 3,5 Nm. A fehér színű készülék rendelkezik érintkező helyzetjelzővel és billenő kapcsolóval az egyszerű kezelhetőség érdekében, valamint lakattal lezárható a nem kívánt beavatkozás megakadályozására. A széles működési hőmérséklet-tartomány (-25...60 °C) és tárolási hőmérséklet (-40...85 °C) tovább növeli a felhasználási lehetőségeket különböző környezeti feltételek mellett.
Schneider Electric Acti 9 iID - A9Z24240 - áram - védőkapcsoló, A osztály, 2P, 40A, 300mA műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iID
Termék típus: Áram-védőkapcsoló (RCCB)
Rövid terméknév: iID
Pólusok száma: 2P
Nulla vezető pozíciója: Bal
Névleges áram: 40 A
Hálózat típusa: AC
Földzárlat érzékenység: 300 mA
Földzárlat védelmi időkésleltetés: Azonnali
Földzárlat védelmi osztály: A típus
Kiegészítő adatok
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 220...240 V AC 50/60 Hz
Maradékáram kioldási technológia: Feszültségfüggetlen
Névleges zárlati és bekapcsolási képesség: Idm 1500 A, Im 1500 A
Feltételes zárlati áram: 10 kA
Névleges szigetelési feszültség: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 6 kV
Érintkező állapotjelző: Igen
Vezérlés típusa: Billenőkapcsoló
Szerelési mód: Rápattintható
Szerelési felület: DIN sín
9 mm-es egységek: 4
Magasság: 91 mm
Szélesség: 36 mm
Mélység: 73 mm
Szín: Fehér
Mechanikai tulajdonságok
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: AC-1: 15000 ciklus
Reteszelési lehetőségek: Lakattal lezárható
Csatlakozási pontok - terminálok:
Dupla terminál elöl 1...35 mm² merev
Dupla terminál elöl 1...25 mm² hajlékony
Dupla terminál elöl 1...25 mm² hajlékony érvéghüvellyel
Dupla terminál hátul 1...25 mm² merev
Dupla terminál hátul 1...16 mm² hajlékony
Dupla terminál hátul 1...16 mm² hajlékony érvéghüvellyel
Vezeték csupaszolási hossz: 14 mm felső vagy alsó csatlakozáshoz
Meghúzási nyomaték: 3,5 N.m felső vagy alsó
Környezeti tulajdonságok
Szabványok: EN/IEC 61008-1, EN/IEC 61008-2-1
IP védettségi fokozat: IP20 az IEC 60529 szerint, IP40 (moduláris burkolatban) az IEC 60529 szerint
Szennyezettségi fokozat: 3
Elektromágneses kompatibilitás: 8/20 µs impulzus ellenállás, 250 A az EN/IEC 61008-1 szerint
Üzemi környezeti hőmérséklet: -25...60 °C
Tárolási környezeti hőmérséklet: -40...85 °C
