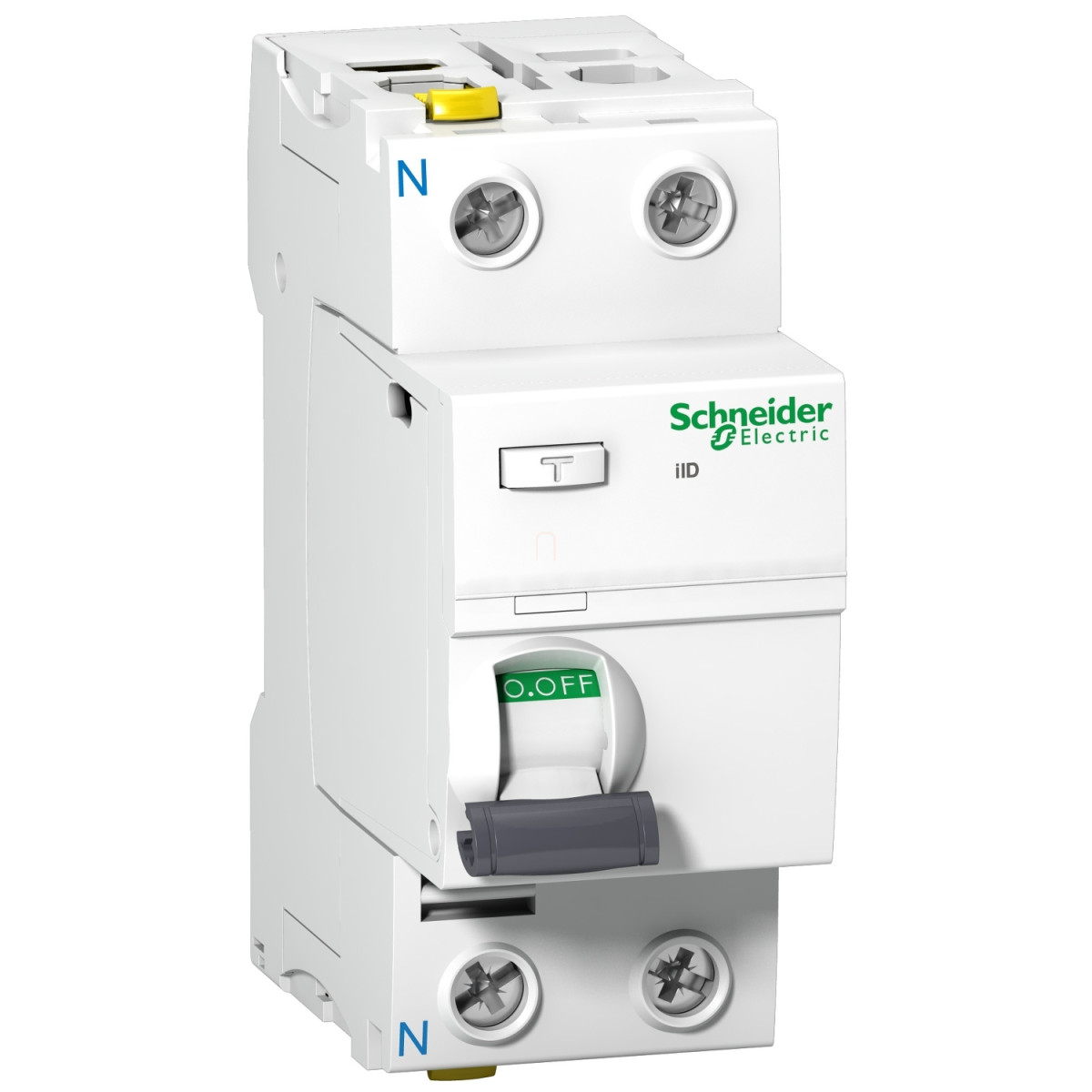

Az A9Z24225 cikkszámú Schneider Electric Acti9 iID áram-védőkapcsoló egy kiváló minőségű, magas megbízhatóságú elektromos biztonsági eszköz, amelyet kifejezetten a személyvédelem és az elektromos berendezések védelme érdekében fejlesztettek ki. Ez a 2 pólusú, 25A névleges áramerősségű, 300mA érzékenységű, A típusú áram-védőkapcsoló (RCCB) ideális választás mind lakossági, mind kereskedelmi alkalmazásokhoz, ahol fokozott biztonságra van szükség az elektromos rendszerekben.
A Schneider Electric Acti9 iID sorozatú áram-védőkapcsoló különleges jellemzője a feszültségtől független kioldási technológia, amely biztosítja a megbízható működést akár alacsony hálózati feszültség esetén is. Az A típusú érzékelési karakterisztika azt jelenti, hogy nem csak a váltakozó áramú (AC), hanem a pulzáló egyenáramú szivárgó áramokat is képes érzékelni és azonnal lekapcsolni, így magasabb szintű védelmet biztosít a modern elektronikai eszközöket tartalmazó áramkörökben. A 300mA érzékenység megfelelő védelmet nyújt az elektromos berendezések számára, miközben csökkenti a téves kioldások valószínűségét.
A termék műszaki paraméterei kiemelkedőek: 220-240V AC névleges üzemi feszültséggel és 50/60 Hz hálózati frekvenciával rendelkezik, így a legtöbb hagyományos hálózatra telepíthető. Az Idm és Im értékek 1500A-es szintje magas kapcsolási képességet biztosít, míg a 10 kA feltételes zárlati áram azt jelzi, hogy a készülék jól teljesít jelentősebb hálózati terhelések mellett is. A 6 kV névleges lökőfeszültség-állóság tovább növeli a berendezés megbízhatóságát túlfeszültség esetén. A 20000 mechanikai és 15000 elektromos kapcsolási ciklus (AC-1 kategóriában) hosszú élettartamot garantál.
A Schneider Electric A9Z24225 praktikus kialakítással rendelkezik: DIN-sínre pattintható, 36 mm szélességű (4 modul széles), 91 mm magasságú és 73 mm mélységű. A kettős csatlakozókapcsok rendkívül rugalmas telepítést tesznek lehetővé, mind az elülső, mind a hátsó oldalon különböző méretű vezetékek csatlakoztathatók (elöl: 1-35 mm² merev, 1-25 mm² hajlékony; hátul: 1-25 mm² merev, 1-16 mm² hajlékony). A 3,5 Nm meghúzási nyomaték és a 14 mm vezetékcsupaszítási hossz biztosítja a biztonságos elektromos csatlakozást. A készülék IP20 védettséggel rendelkezik, moduláris házban pedig IP40 védettsége van, ami megfelelő védelmet nyújt a normál beltéri telepítési környezetekben.
A Schneider Electric Acti9 iID A9Z24225 áram-védőkapcsoló megfelelő választás villanyszerelők, kivitelezők és elektromos tervezők számára, akik megbízható, szabványoknak megfelelő védelmi megoldást keresnek. A termék megfelel az EN/IEC 61008-1 és EN/IEC 61008-2-1 szabványoknak, így biztosítva a legmagasabb minőségi és biztonsági követelményeknek való megfelelést. A -25°C és +60°C közötti széles üzemi hőmérséklet-tartomány lehetővé teszi a különböző környezetekben történő alkalmazását, míg a lakattal zárható kivitel extra biztonságot nyújt az illetéktelen beavatkozások ellen.
Schneider Electric Acti 9 iID - A9Z24225 - áram - védőkapcsoló, A osztály, 2P, 25A, 300mA műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iID
Terméktípus: Áram-védőkapcsoló (RCCB)
Rövid terméknév: iID
Pólusok száma: 2P
Nulla vezető pozíciója: Bal
Névleges áramerősség: 25 A
Hálózat típusa: AC
Hibaáram-érzékenység: 300 mA
Hibaáram-védelem késleltetése: Azonnali
Hibaáram-védelem osztálya: A típus
Kiegészítő jellemzők
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 220...240 V AC 50/60 Hz
Hibaáram-kioldási technológia: Feszültségfüggetlen
Névleges zárási és megszakítási képesség: Idm 1500 A, Im 1500 A
Névleges feltételes zárlati áram: 10 kA
Névleges szigetelési feszültség: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 6 kV
Kapcsolási helyzet kijelző: Igen
Vezérlés típusa: Átkapcsolós
Szerelési mód: Pattintható
Szerelési alap: DIN sín
9 mm-es osztásegység: 4
Magasság: 91 mm
Szélesség: 36 mm
Mélység: 73 mm
Szín: Fehér
Mechanikai jellemzők
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: AC-1: 15000 ciklus
Zárolási opciók leírása: Lakattal zárható eszköz
Csatlakozások - kapcsok: Kettős kapocs elöl 1...35 mm² merev, kettős kapocs elöl 1...25 mm² hajlékony, kettős kapocs elöl 1...25 mm² hajlékony érvéghüvellyel, kettős kapocs hátul 1...25 mm² merev, kettős kapocs hátul 1...16 mm² hajlékony, kettős kapocs hátul 1...16 mm² hajlékony érvéghüvellyel
Vezetékcsupaszítási hossz: 14 mm felső vagy alsó csatlakoztatáshoz
Meghúzási nyomaték: 3.5 N.m felül vagy alul
Környezet
Szabványok: EN/IEC 61008-1, EN/IEC 61008-2-1
IP védettségi fokozat: IP20 az IEC 60529 szerint, IP40 (moduláris házban) az IEC 60529 szerint
Szennyezettségi fokozat: 3
Elektromágneses kompatibilitás: 8/20 µs impulzusállóság, 250 A az EN/IEC 61008-1 szerint
Környezeti hőmérséklet üzemeltetéshez: -25...60 °C
Környezeti hőmérséklet tároláshoz: -40...85 °C
