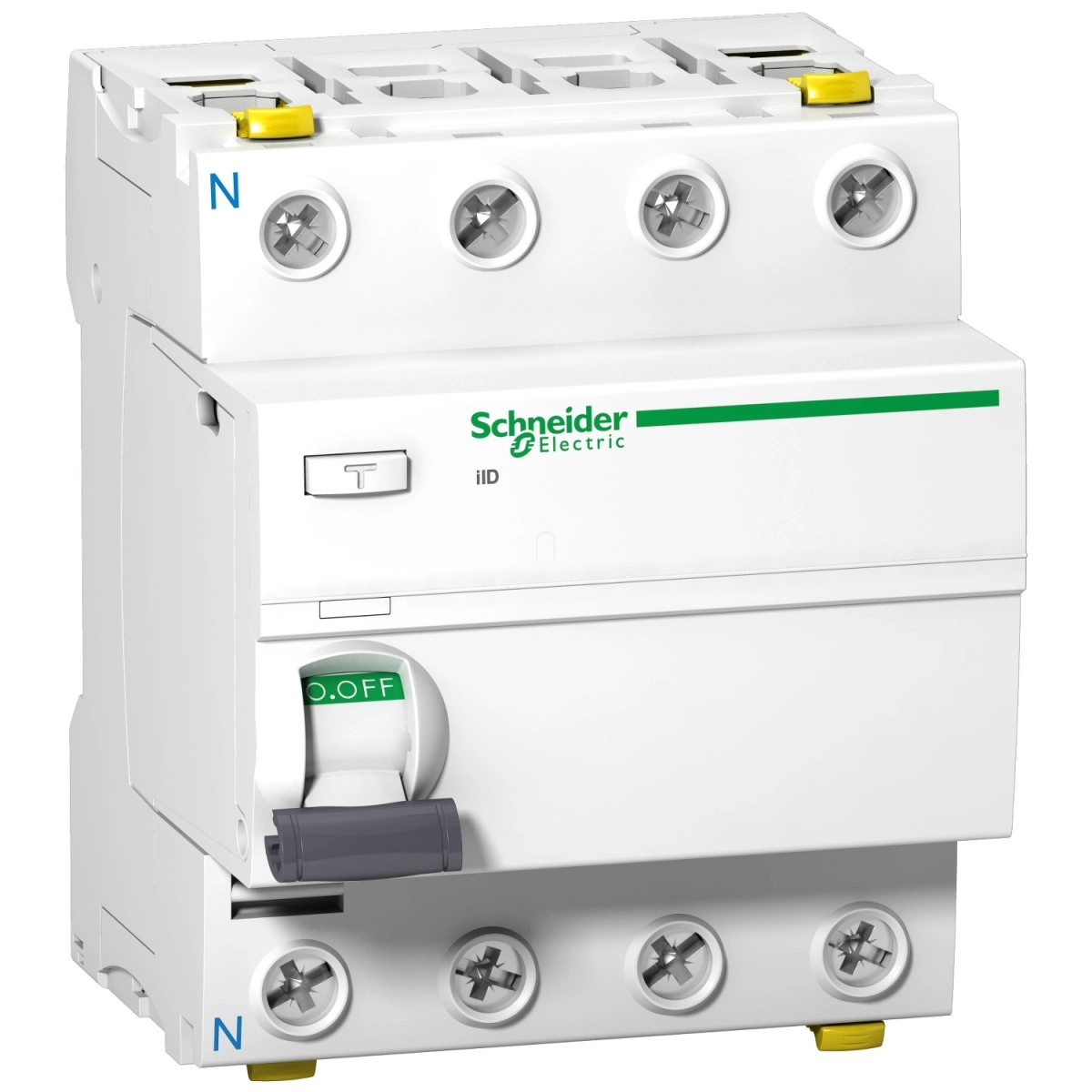

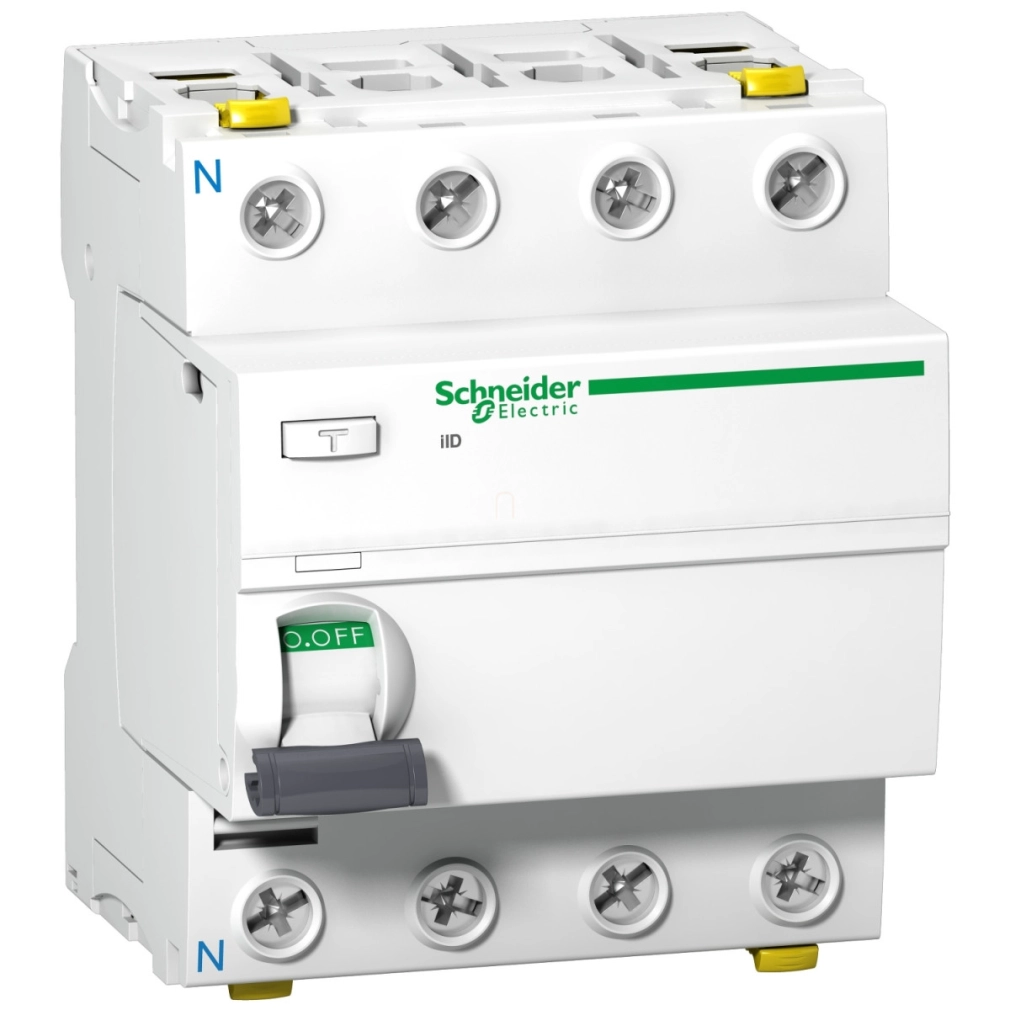

A Schneider Electric Acti9 iID A9Z22463 típusú áram-védőkapcsoló kiváló megoldást nyújt a modern villamos hálózatok védelméhez. Ez a 4 pólusú, A típusú áram-védőkapcsoló 100 mA érzékenységgel és 63 A névleges áramerősséggel rendelkezik, ami ideálissá teszi közepes terhelésű rendszerek életvédelmi feladataira.
A termék a Schneider Electric népszerű Acti9 termékcsaládjának tagja, amely villamos szakemberek körében elismerésnek örvend magas minőségű kivitelezése és megbízható működése miatt. Az A9Z22463 cikkszámú készülék fő előnye a dupla csatlakozó terminál, amely megkönnyíti a bekötést és rugalmasabbá teszi a telepítést. A front oldalon 1-35 mm² merev, illetve 1-25 mm² hajlékony vezetékek csatlakoztathatók, míg a hátoldalon 1-25 mm² merev és 1-16 mm² hajlékony vezetékek bekötésére van lehetőség. Ez a kettős csatlakoztatási mód jelentősen megkönnyíti a villanyszerelők munkáját.
A készülék technikai paraméterei kiemelkedőek: 380-415 V AC 50/60 Hz üzemi feszültségtartomány, azonnali kioldás hibás áram esetén, 20000 ciklusos mechanikai és 15000 ciklusos elektromos élettartam (AC-1). Az A9Z22463 áram-védőkapcsoló feszültségfüggetlen működésű, így a hálózati feszültség ingadozása nem befolyásolja az életvédelmi funkciókat. A névleges zárlatmegszakítási képesség (Idm, Im) 1500 A, míg a feltételes zárlati áram 10 kA, ami biztosítja a megfelelő védelmet váratlan túláramok esetén. A 6 kV-os névleges lökőfeszültség-állóság (Uimp) garantálja a készülék ellenállóképességét átmeneti túlfeszültségekkel szemben.
A termék fizikai kialakítása lehetővé teszi a gyors és egyszerű telepítést: DIN-sínre pattintható, 8 x 9 mm-es modulos kialakításban készül, 91 mm magasság, 72 mm szélesség és 73 mm mélység mellett. A kontaktus helyzetét vizuális jelzés mutatja, a billenőkapcsolós működtetés pedig egyszerű és ergonomikus használatot biztosít. A fehér színű készülékháznak köszönhetően jól illeszkedik az elosztószekrények belső kialakításához. Az IP20-as alapvédelmi osztály és moduláris kivitel esetén az IP40-es védettség megfelelő védelmet nyújt a por és egyéb szennyeződések ellen. A termék -25...+60 °C közötti működési hőmérséklettartománya lehetővé teszi változatos környezetben történő alkalmazását.
Schneider Electric Acti 9 iID - A9Z22463 - áram - védőkapcsoló, A osztály, 4P, 63A, 100mA műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iID
Termék típusa: Áram-védőkapcsoló (FI relé)
Rövid megnevezés: iID
Pólusok: 4P
Nulla vezető helyzete: Bal
Névleges áram: 63 A
Hálózat típusa: AC
Hibaáram érzékenység: 100 mA
Hibaáram-védelem késleltetése: Azonnali
Hibaáram-védelem osztálya: A típus
Kiegészítő információk
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 380...415 V AC 50/60 Hz
Hibaáram kioldási technológia: Feszültségfüggetlen
Névleges záró és szakítóképesség: Idm 1500 A, Im 1500 A
Névleges feltételes zárlati áram: 10 kA
Névleges szigetelési feszültség: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 6 kV
Kontaktus helyzet kijelző: Igen
Vezérlés típusa: Billenő
Szerelési mód: Rápattintható
Szerelési felület: DIN sín
9 mm egységek: 8
Magasság: 91 mm
Szélesség: 72 mm
Mélység: 73 mm
Szín: Fehér
Mechanikai jellemzők
Mechanikai élettartam: 20000 ciklus
Villamos élettartam: AC-1: 15000 ciklus
Rögzítési opciók: Lakattal lezárható
Csatlakozások
Csatlakozó típusok: Dupla csatlakozó elöl 1...35 mm² merev, Dupla csatlakozó elöl 1...25 mm² hajlékony, Dupla csatlakozó elöl 1...25 mm² hajlékony érvéghüvellyel, Dupla csatlakozó hátul 1...25 mm² merev, Dupla csatlakozó hátul 1...16 mm² hajlékony, Dupla csatlakozó hátul 1...16 mm² hajlékony érvéghüvellyel
Vezeték csupaszítási hossz: 14 mm felső vagy alsó csatlakozáshoz
Meghúzási nyomaték: 3,5 Nm felső vagy alsó
Környezeti feltételek
Szabványok: EN/IEC 61008-1, EN/IEC 61008-2-1
IP védettségi fokozat: IP20 az IEC 60529 szerint, IP40 (moduláris burkolatban) az IEC 60529 szerint
Szennyezettségi fokozat: 3
Elektromágneses kompatibilitás: 8/20 µs impulzus állóság, 250 A az EN/IEC 61008-1 szerint
Környezeti hőmérséklet működés közben: -25...60 °C
Tárolási környezeti hőmérséklet: -40...85 °C
