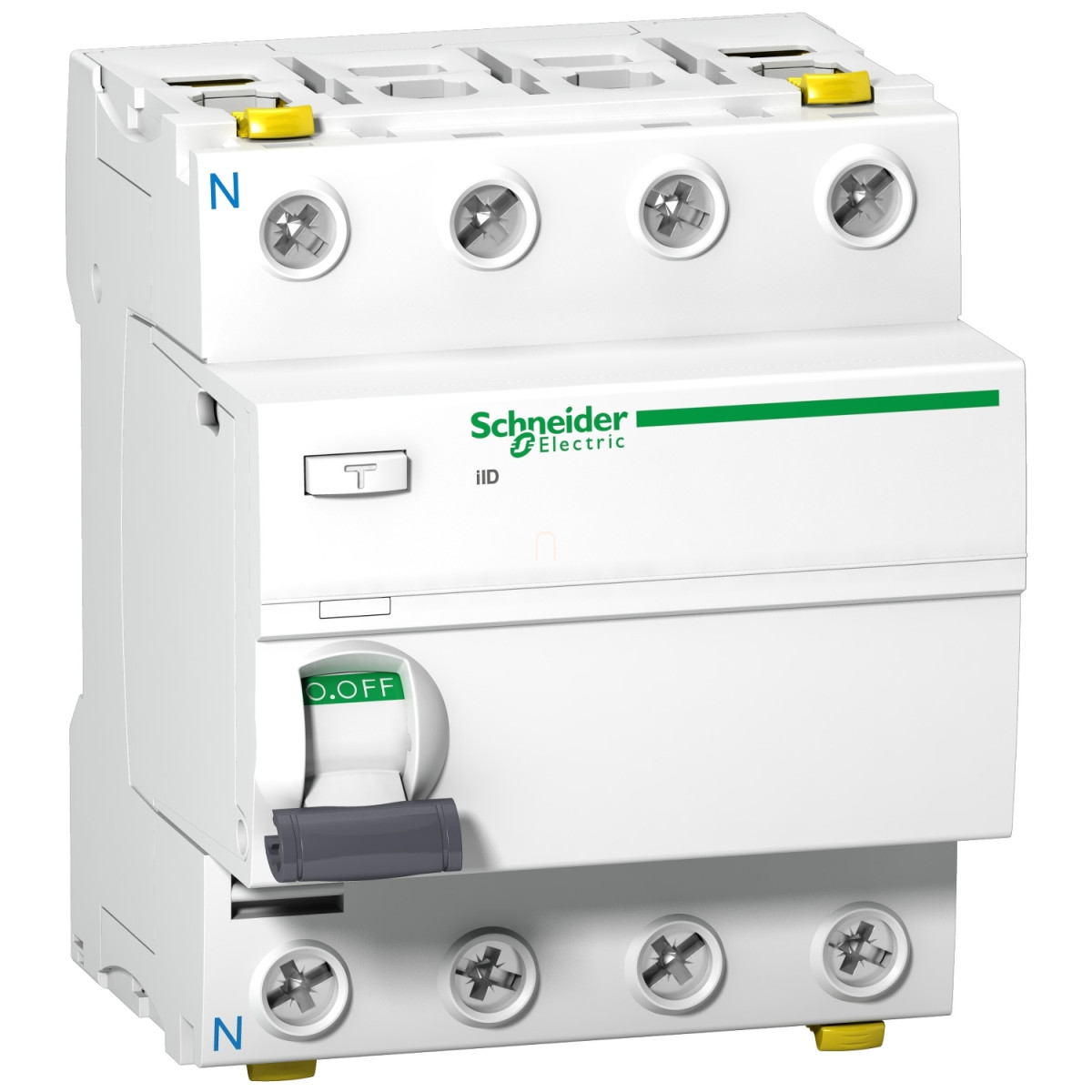

A Schneider Electric Acti9 iID A9Z22440 áram-védőkapcsoló (RCCB) egy professzionális elektromos biztonsági eszköz, amelyet kifejezetten a modern villanyszerelési rendszerek szigorú követelményeinek megfelelően terveztek. Ez a 4 pólusú, 40 amperes, A típusú védőkapcsoló 100 mA érzékenységgel rendelkezik, ami ideális egyensúlyt biztosít a hatékony személyi védelem és a felesleges leoldások elkerülése között az elektromos rendszerekben.
A termék a Schneider Electric népszerű Acti9 termékcsaládjába tartozik, amely széles körben elismert megbízhatóságáról és fejlett műszaki megoldásairól. Az A9Z22440 áram-védőkapcsoló tökéletes választás lakóépületek, kereskedelmi és könnyűipari létesítmények elektromos hálózatainak védelmére. A készülék fő funkciója az életvédelem biztosítása - azonnal megszakítja az áramkört, ha veszélyes áramingadozást vagy szivárgást érzékel, ezáltal megvédve a személyeket az áramütéstől és a berendezéseket a károsodástól. A típusú készülékként nem csak a szinuszos, hanem a pulzáló egyenáramú szivárgásokat is érzékeli és lekapcsolja.
Műszaki szempontból az A9Z22440 kiemelkedő paraméterekkel rendelkezik: 380-415 V AC üzemi feszültséggel működik 50/60 Hz hálózati frekvencián. A kapcsoló feszültségfüggetlen technológiát alkalmaz a hibaáram kioldáshoz, ami garantálja a biztonságos működést változó hálózati feltételek mellett is. A beépítés egyszerű, DIN sínre pattintható kivitelnek köszönhetően, 8 darab 9 mm-es egységet foglal el a szerelősínen. Méreteit tekintve 91 mm magas, 72 mm széles és 73 mm mély, fehér színű burkolattal. A készülék rendelkezik kapcsolási állapot jelzővel, ami segíti a gyors vizuális ellenőrzést. A kettős csatlakozókapcsok rugalmas szerelési lehetőséget biztosítanak, 1-35 mm² merev vagy 1-25 mm² hajlékony vezetékek fogadására képesek elöl, illetve 1-25 mm² merev vagy 1-16 mm² hajlékony vezetékek hátul történő bekötésére alkalmasak.
Az A9Z22440 kiemelkedő tartósságot kínál, 20000 mechanikai és 15000 elektromos kapcsolási ciklust biztosítva AC-1 kategóriában. Az IP20-as alapvédelmet (moduláris burkolatban IP40) és a 3-as szennyezettségi fokozatot garantálja. Rendkívül széles, -25°C és +60°C közötti működési hőmérséklettartománya lehetővé teszi a változatos környezeti feltételek melletti alkalmazást. A készülék 6 kV impulzus-állósággal rendelkezik, valamint 10 kA-es feltételes zárlati áramot képes kezelni. Az eszköz mechanikai és elektromos tartóssága kiemelkedő, ezért hosszú élettartamra tervezték, ami költséghatékony megoldást jelent a professzionális felhasználók számára. A Schneider Electric Acti9 iID A9Z22440 áram-védőkapcsoló tökéletesen illeszkedik az Acti9 moduláris rendszer más elemeihez, így komplett, egymással kompatibilis védelmi rendszer építhető ki.
Schneider Electric Acti9 iID - A9Z22440 - áram - védőkapcsoló, A osztály, 4P, 40A, 100mA műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iID
Terméktípus: Áram-védőkapcsoló (RCCB)
Rövid terméknév: iID
Pólusok: 4P
Nulla vezető pozíciója: Bal
Névleges áram: 40 A
Hálózat típusa: AC
Hibaáram érzékenység: 100 mA
Hibaáram védelmi késleltetés: Azonnali
Hibaáram védelmi osztály: A típus
Kiegészítő adatok
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 380...415 V AC 50/60 Hz
Hibaáram kioldás technológiája: Feszültségfüggetlen
Névleges záró- és megszakítóképesség: Idm 1500 A, Im 1500 A
Névleges feltételes zárlati áram: 10 kA
Névleges szigetelési feszültség: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 6 kV
Kapcsolási állapot jelző: Igen
Vezérlés típusa: Kapcsolókar
Szerelési mód: Pattintható
Szerelési felület: DIN sín
9 mm-es egységek száma: 8
Magasság: 91 mm
Szélesség: 72 mm
Mélység: 73 mm
Szín: Fehér
Tartósság
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: AC-1: 15000 ciklus
Rögzítési lehetőségek
Zárási opciók leírása: Lakattal zárható
Csatlakozások
Terminálok: Dupla csatlakozó elöl 1...35 mm² merev, Dupla csatlakozó elöl 1...25 mm² hajlékony, Dupla csatlakozó elöl 1...25 mm² hajlékony érvéghüvellyel, Dupla csatlakozó hátul 1...25 mm² merev, Dupla csatlakozó hátul 1...16 mm² hajlékony, Dupla csatlakozó hátul 1...16 mm² hajlékony érvéghüvellyel
Vezeték csupaszolási hossz: 14 mm felső vagy alsó csatlakozásnál
Meghúzási nyomaték: 3,5 N.m felső vagy alsó oldalon
Környezet
Szabványok: EN/IEC 61008-1, EN/IEC 61008-2-1
IP védettségi fokozat: IP20 az IEC 60529 szerint, IP40 (moduláris burkolatban) az IEC 60529 szerint
Szennyezettségi fokozat: 3
Elektromágneses kompatibilitás: 8/20 µs impulzus ellenállás, 250 A az EN/IEC 61008-1 szerint
Működési környezeti hőmérséklet: -25...60 °C
Tárolási környezeti hőmérséklet: -40...85 °C
