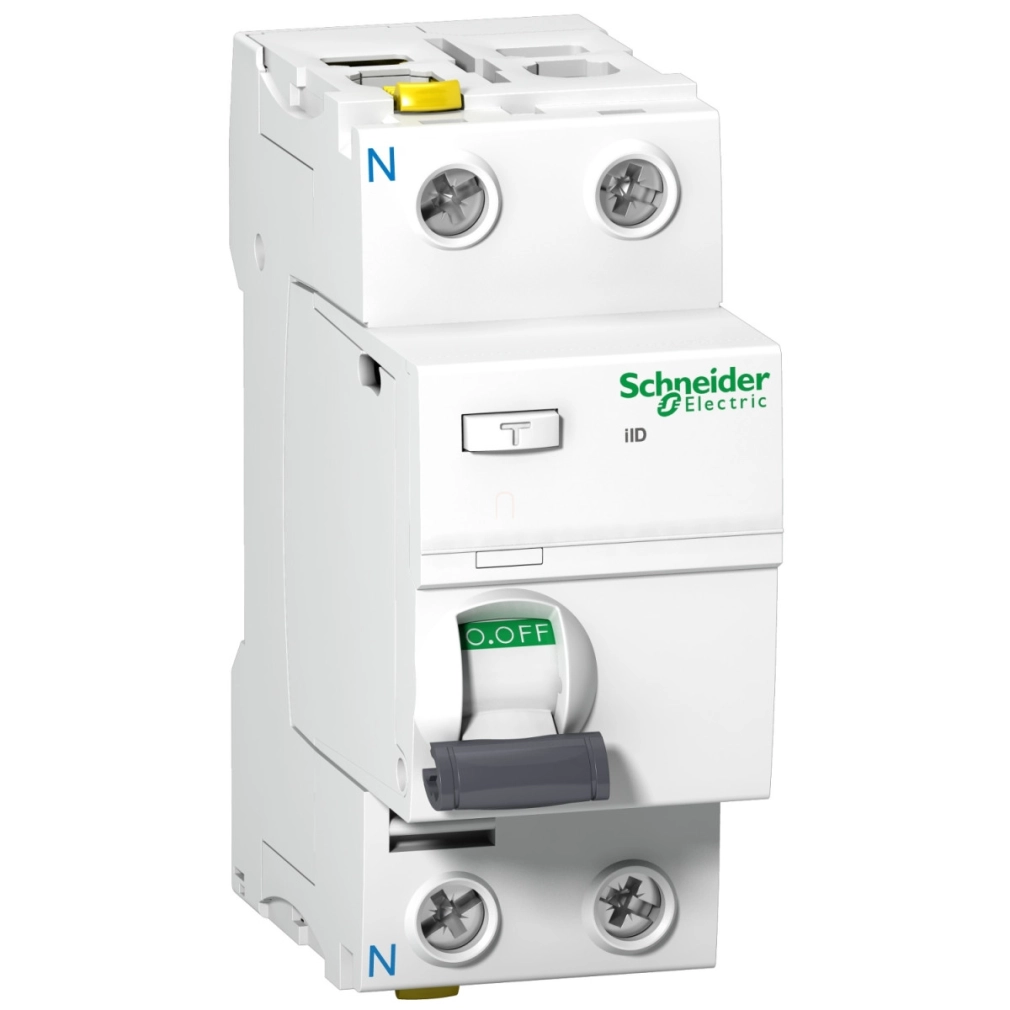

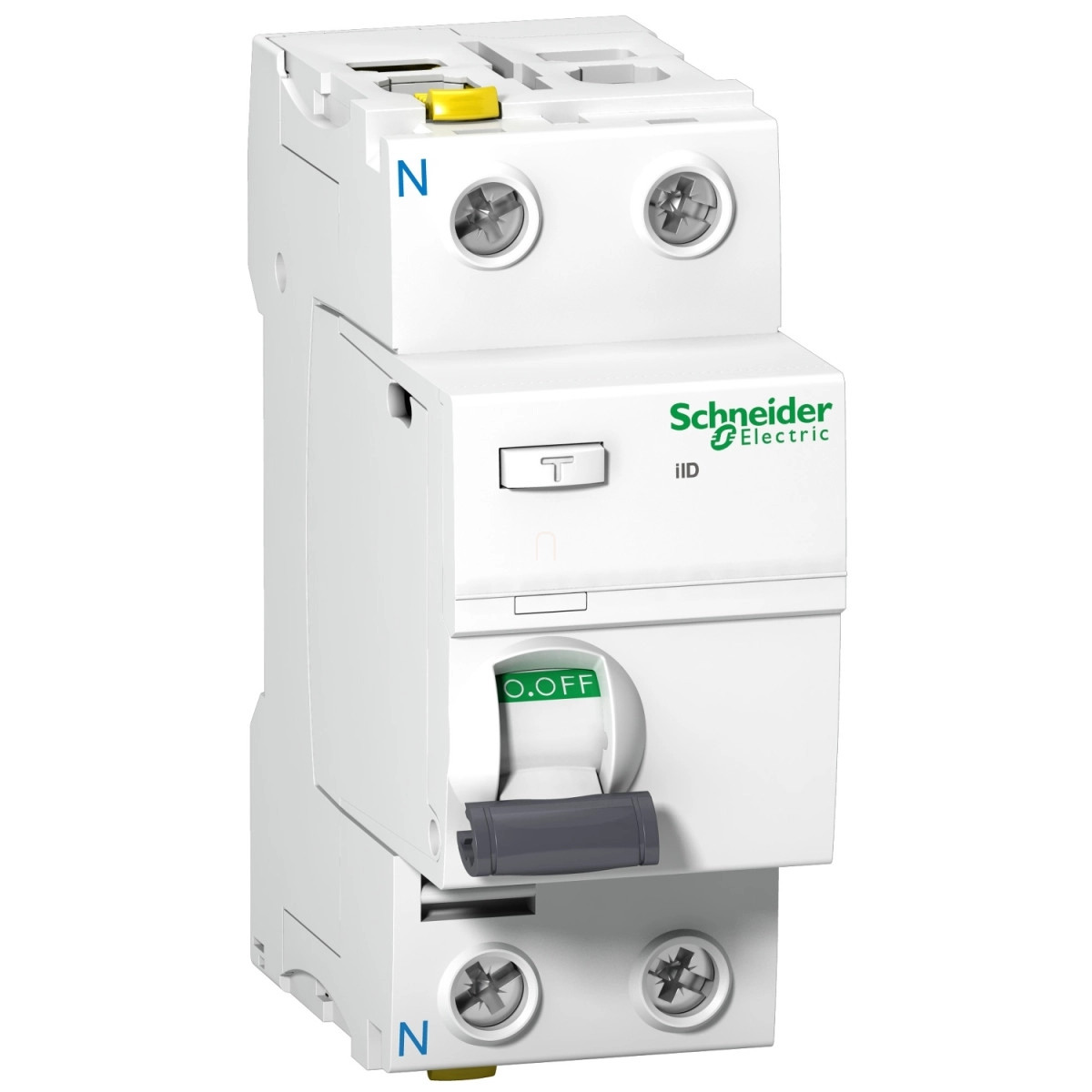

A Schneider Electric Acti9 iID A9Z22240 áram-védőkapcsoló (RCCB) a biztonságos elektromos rendszerek kiépítésének egyik alapvető eleme. Ez a kompakt kivitelű, 2-pólusú, A-típusú, 100mA érzékenységű, 40A-es áram-védőkapcsoló ideális választás mind lakossági, mind ipari környezetben a fokozott villamos biztonság megteremtéséhez.
A Schneider Electric Acti9 termékcsalád részeként az iID sorozat kiemelkedő műszaki paraméterekkel és megbízhatósággal rendelkezik. Ez a modell az A-típusú érzékenységi osztályba tartozik, ami azt jelenti, hogy nemcsak a szinuszos váltakozó maradékáramokat, hanem a pulzáló egyenáramú komponenseket is érzékeli, ezáltal magasabb szintű védelmet biztosít. A 100mA-es érzékenység elsősorban berendezésvédelemre optimalizált, míg az azonnali (instantaneous) kioldási idő gyors reagálást tesz lehetővé veszély esetén. A készülék névleges árama 40A, így megfelelő terhelhetőséget biztosít lakások, irodák vagy kisebb ipari létesítmények áramköreinek védelmére.
A készülék műszaki paraméterei kiemelkedőek: 50/60Hz hálózati frekvencián működik, 220-240V AC névleges üzemi feszültséggel. A termék feszültségfüggetlen hibaáram kioldási technológiát alkalmaz, ami biztosítja a védelmi funkciók megbízható működését akár alacsonyabb hálózati feszültség mellett is. A névleges zárlati megszakítóképesség (Idm) és a névleges bekapcsolóképesség (Im) egyaránt 1500A, míg a feltételes zárlati áram 10kA, ami megfelelő védelmet jelent az esetleges zárlati áramokkal szemben. A szigetelési feszültség (Ui) 500V AC, míg a névleges lökőfeszültség-állóság (Uimp) 6kV, ami stabil működést garantál túlfeszültség esetén is.
Az Acti9 iID A9Z22240 szerelése egyszerű, DIN-sínre pattintható kialakítással rendelkezik. A készülék mindössze 36mm szélességű (4 modul, 9mm-es osztással számolva), 91mm magasságú és 73mm mélységű, így könnyen elhelyezhető bármely szabványos elosztószekrényben. A fehér színű burkolat és a kapcsolóállás kijelzése (contact position indicator) segíti a gyors állapotfelmérést. A kezelése egyszerű: billenőkaros (toggle) működtetésű, és a fokozott biztonság érdekében lakattal lezárható kivitelben készült.
A csatlakoztatás rugalmasan megoldható az elülső és hátsó dupla csatlakozóknak köszönhetően, amelyek mind tömör, mind sodrott vezetékek fogadására alkalmasak, akár érvéghüvellyel is. Az elülső csatlakozóknál 1-35mm² tömör, illetve 1-25mm² sodrott vezeték (érvéghüvellyel is), míg a hátsó csatlakozóknál 1-25mm² tömör, illetve 1-16mm² sodrott vezeték (érvéghüvellyel is) csatlakoztatható. A vezetékek csupaszítási hossza 14mm, a csatlakozók meghúzási nyomatéka pedig 3,5Nm. Ez a sokoldalú csatlakoztatási lehetőség különösen előnyös komplex elektromos rendszerek kiépítésénél.
Schneider Electric Acti9 iID - A9Z22240 - áram - védőkapcsoló, A osztály, 2P, 40A, 100mA műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Termék neve: Acti9 iID
Termék típusa: Áram-védőkapcsoló (RCCB)
Rövidített terméknév: iID
Pólusok száma: 2P
Nulla vezető pozíciója: Bal
Névleges áram: 40 A
Hálózat típusa: AC
Hibaáram érzékenység: 100 mA
Hibaáram védelmi késleltetés: Azonnali
Hibaáram védelem osztálya: A típus
Kiegészítő adatok
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 220...240 V AC 50/60 Hz
Hibaáram kioldási technológia: Feszültségfüggetlen
Névleges megszakító- és bekapcsolóképesség: Idm 1500 A, Im 1500 A
Névleges feltételes zárlati áram: 10 kA
Névleges szigetelési feszültség: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 6 kV
Kapcsolóállás kijelzés: Igen
Működtetés típusa: Billenőkaros
Szerelési mód: Rápattintható
Szerelési felület: DIN-sín
Modul szélesség (9 mm-es osztással): 4
Méretek: Magasság: 91 mm, Szélesség: 36 mm, Mélység: 73 mm
Szín: Fehér
Mechanikai és elektromos jellemzők
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: AC-1: 15000 ciklus
Reteszelési lehetőségek: Lakattal zárható
Csatlakozások:
- Dupla csatlakozó elöl: 1...35 mm² merev, 1...25 mm² rugalmas, 1...25 mm² rugalmas érvéghüvellyel
- Dupla csatlakozó hátul: 1...25 mm² merev, 1...16 mm² rugalmas, 1...16 mm² rugalmas érvéghüvellyel
Vezeték csupaszítási hossza: 14 mm felső vagy alsó csatlakozáshoz
Meghúzási nyomaték: 3.5 N.m felső vagy alsó csatlakozásnál
Környezeti jellemzők
Szabványok: EN/IEC 61008-1, EN/IEC 61008-2-1
IP védettségi fokozat: IP20 (IEC 60529 szerint), IP40 (moduláris burkolatban, IEC 60529 szerint)
Szennyezettségi fokozat: 3
Elektromágneses kompatibilitás: 8/20 µs impulzus ellenállás, 250 A az EN/IEC 61008-1 szerint
Üzemi környezeti hőmérséklet: -25...60 °C
Tárolási környezeti hőmérséklet: -40...85 °C
