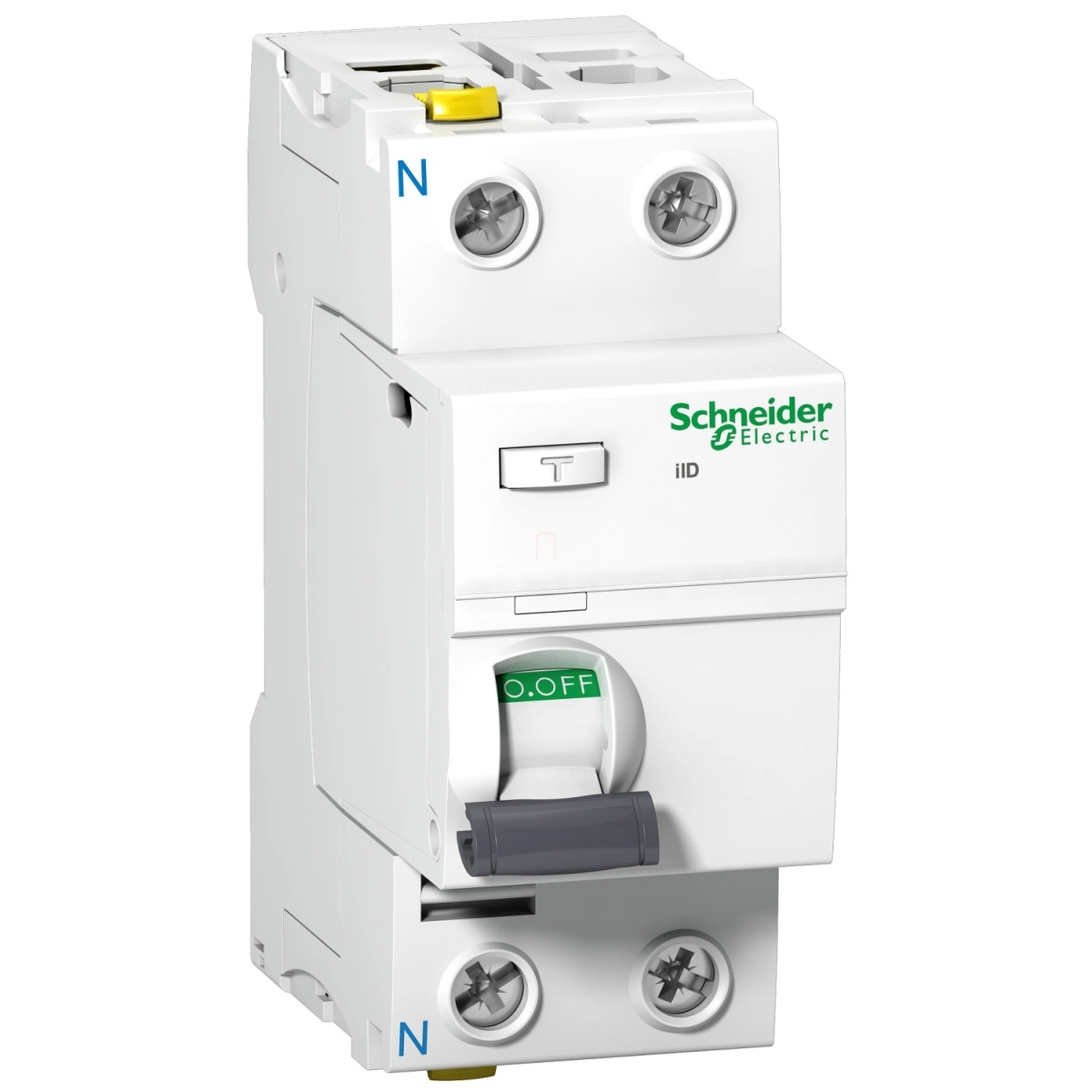

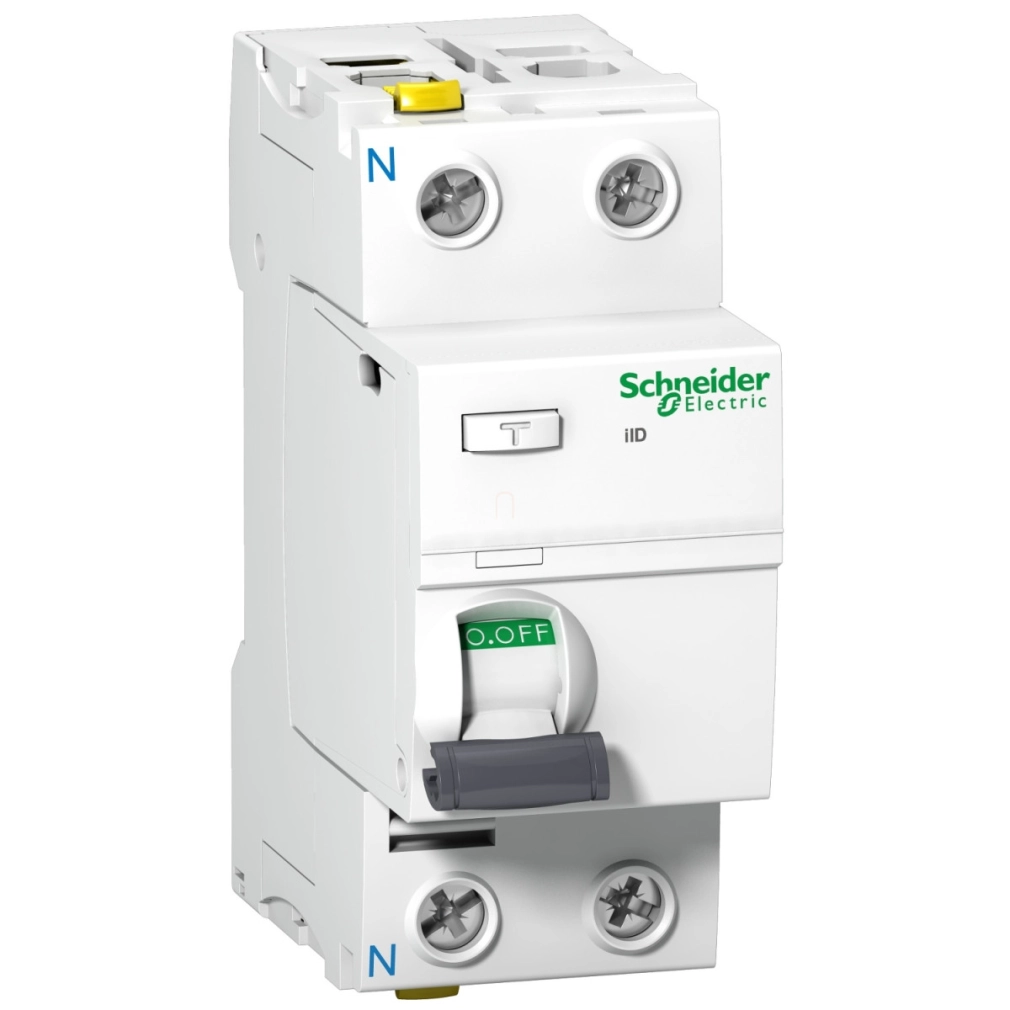

A Schneider Electric Acti9 iID A9Z20225 áram-védőkapcsoló egy kompakt, 2 pólusú (2P) életvédelmi eszköz, amely magas szintű érintésvédelmet biztosít otthoni és kereskedelmi elektromos hálózatokban. Ez az A típusú áram-védőkapcsoló (RCCB) 25A névleges áramerősséggel és rendkívül érzékeny, 10mA hibaáram-érzékenységgel rendelkezik, ami különösen alkalmassá teszi olyan helyiségekben való használatra, ahol fokozott érintésvédelemre van szükség.
Az iID sorozatú készülék fejlett technológiával készült, működése feszültség-független, így megbízhatóan érzékeli a hibaáramokat, és azonnal (késleltetés nélkül) lekapcsol, ha személyi védelemre van szükség. A készülék az AC hálózatokban használható, 220-240V AC üzemi feszültségtartományban, 50/60 Hz hálózati frekvencián. Maximális szigetelési feszültsége 500V AC, míg lökőfeszültség-állósága 6 kV, ami megfelelő védelmet biztosít túlfeszültség esetén is.
A Schneider Electric Acti9 iID A9Z20225 áram-védőkapcsoló kiemelkedő mechanikai és elektromos tartóssággal rendelkezik - mechanikailag 20000 kapcsolási ciklust, elektromosan AC-1 kategóriában 15000 ciklust garantál a gyártó. A terhelhetőséget tekintve, a készülék Idm és Im értéke egyaránt 1500A, a feltételes zárlati áram pedig 10 kA. A kapcsolókészülék működtetése egyszerű, billenőkaros kialakítású (toggle), és rendelkezik kontaktus helyzetjelzővel is, ami egyértelműen mutatja az eszköz állapotát. Biztonsági szempontból fontos, hogy az eszköz lakattal lezárható, így megakadályozható a jogosulatlan kapcsolás.
Telepítési szempontból a készülék rendkívül praktikus: 35mm-es DIN sínre pattintható, szélessége mindössze 36mm (4 modul), magassága 91mm, mélysége 73mm. Az iID áram-védőkapcsoló csatlakoztatása rendkívül rugalmas a dupla csatlakozókapcsoknak köszönhetően, amelyek mind elöl, mind hátul lehetővé teszik a vezetékek bekötését. Elöl 1-35mm² merev, 1-25mm² rugalmas vezetékek csatlakoztathatók, hátul pedig 1-25mm² merev és 1-16mm² rugalmas vezetékek köthetők be. A vezetékek csupaszolási hossza 14mm, a csatlakozók meghúzási nyomatéka 3,5 Nm.
A készülék környezeti előírásai: működési hőmérséklettartománya -25°C és +60°C között van, tárolási hőmérséklettartománya -40°C és +85°C között. Védettsége IP20, moduláris tokozásban IP40 az IEC 60529 szabvány szerint. Szennyezettségi foka 3, elektromágneses kompatibilitás szempontjából pedig 8/20 µs impulzusállósága 250A az EN/IEC 61008-1 szabványnak megfelelően. A termék teljes mértékben megfelel az EN/IEC 61008-1 és EN/IEC 61008-2-1 szabványoknak, ami garantálja a magas minőséget és a megbízható működést.
Schneider Electric Acti9 iID - A9Z20225 - áram - védőkapcsoló, A osztály, 2P, 25A, 10mA műszaki adatok
Fő tulajdonságok
Termékcsalád: Acti9
Terméknév: Acti9 iID
Eszköz típusa: Áram-védőkapcsoló (RCCB)
Rövid terméknév: iID
Pólusok száma: 2P
Nulla vezető pozíciója: Bal
Névleges áram: 25 A
Hálózat típusa: AC
Hibaáram-érzékenység: 10 mA
Hibaáram-védelmi késleltetés: Azonnali
Hibaáram-védelmi osztály: A típus
Kiegészítő adatok
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 220...240 V AC 50/60 Hz
Hibaáram kioldási technológia: Feszültség-független
Névleges záró és megszakító képesség: Idm 1500 A, Im 1500 A
Feltételes zárlati áram: 10 kA
Névleges szigetelési feszültség: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 6 kV
Kontaktushelyzet-jelző: Igen
Működtetés típusa: Billenőkar
Rögzítési mód: Rápattintható
Szerelési alap: DIN sín
9 mm-es osztásegységek: 4
Magasság: 91 mm
Szélesség: 36 mm
Mélység: 73 mm
Működési jellemzők
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: AC-1: 15000 ciklus
Lezárási lehetőség: Lakattal zárható
Csatlakoztatás
Csatlakozókapcsok: Dupla kapocs elöl 1...35 mm² merev
Dupla kapocs elöl 1...25 mm² rugalmas
Dupla kapocs elöl 1...25 mm² rugalmas érvéghüvellyel
Dupla kapocs hátul 1...25 mm² merev
Dupla kapocs hátul 1...16 mm² rugalmas
Dupla kapocs hátul 1...16 mm² rugalmas érvéghüvellyel
Vezeték csupaszolási hossz: 14 mm felső vagy alsó csatlakozáshoz
Meghúzási nyomaték: 3,5 Nm felső vagy alsó
Környezeti feltételek
Szabványok: EN/IEC 61008-1, EN/IEC 61008-2-1
IP védettségi szint: IP20 az IEC 60529 szerint, IP40 (moduláris tokozásban) az IEC 60529 szerint
Szennyezettségi fok: 3
Elektromágneses kompatibilitás: 8/20 µs impulzusállóság, 250 A az EN/IEC 61008-1 szerint
Üzemi környezeti hőmérséklet: -25...60 °C
Tárolási környezeti hőmérséklet: -40...85 °C
