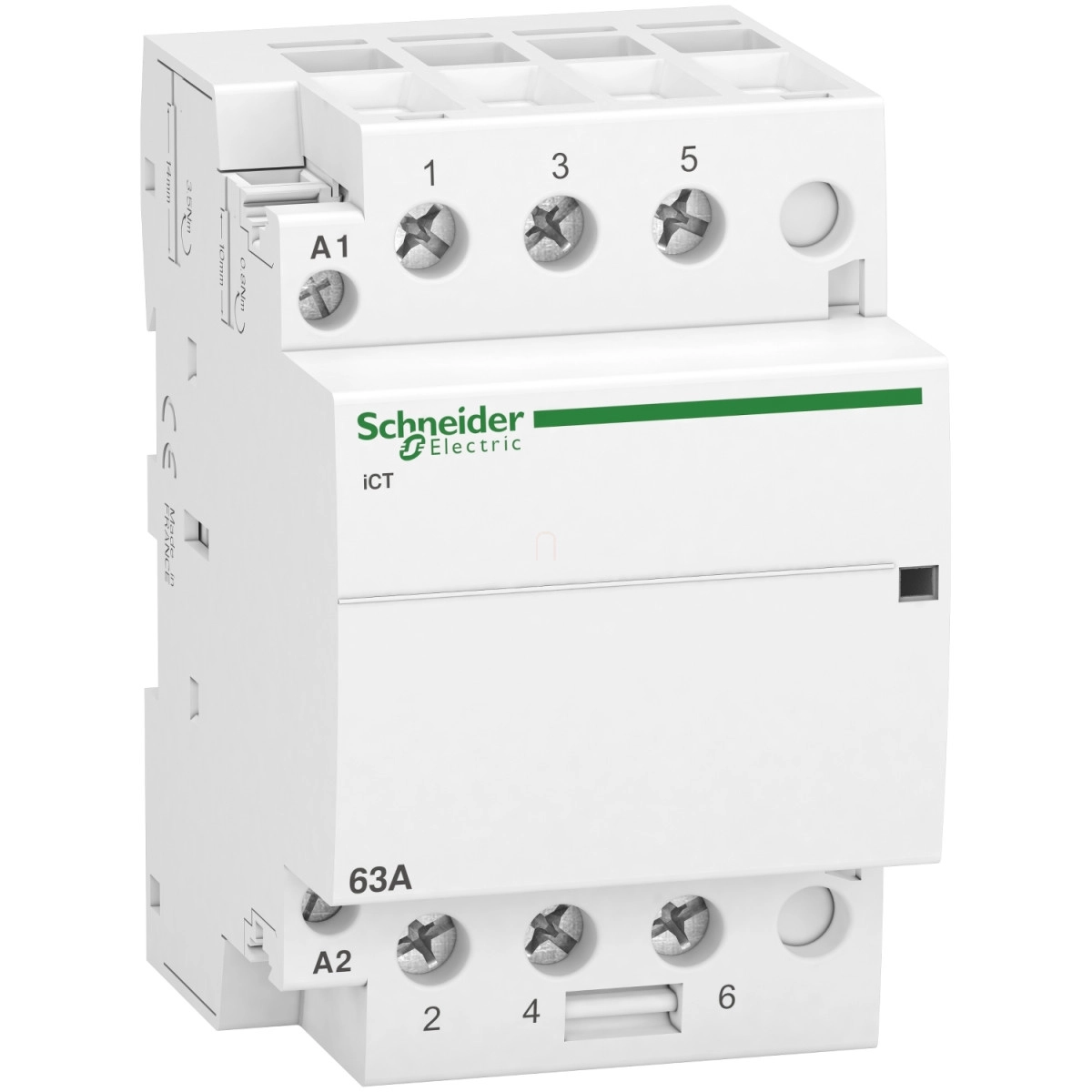

A Schneider Electric Acti9 iCT63A kontaktor (cikkszám: A9C20863) egy professzionális, modern kapcsolókészülék, amely tökéletes választás mind kiskereskedelmi, mind lakossági villamossági alkalmazásokhoz. Ez a 3 pólusú, 63A-es eszköz különösen alkalmas motor, fűtés és világítás vezérlésére, ami rendkívül sokoldalúvá teszi a mindennapi használatban.
A kontaktor 3 NO (záró) érintkezővel rendelkezik, és 220-240V AC, 50Hz vezérlőfeszültséggel működik. Ennek köszönhetően könnyen integrálható a legtöbb háztartási és kiskereskedelmi villamossági rendszerbe. Az eszköz távvezérléssel működtethető, így rugalmasan beépíthető automatizált rendszerekbe is. A névleges üzemi áram AC-7A alkalmazásnál 63A, míg AC-7B alkalmazásnál 20A, amely megfelelő teljesítményt biztosít a különböző terhelések kapcsolásához.
A Schneider Electric Acti9 iCT63A kontaktor kiemelkedő műszaki paraméterekkel büszkélkedhet. A névleges üzemi feszültsége 400V AC 50Hz, míg a névleges szigetelési feszültsége 500V AC 50/60Hz. Az impulzusfeszültség-állóság 4kV, ami kiváló védelmet biztosít túlfeszültség esetén. Az eszköz teljesítményfelvétele mindössze 2,1W 400V AC esetén, a tartó teljesítményfelvétel 6,5VA, a bekapcsolási teljesítmény pedig 53VA. A kapcsolási gyakoriság akár 100 kapcsolási művelet naponta, ami intenzív használat esetén is hosszú élettartamot biztosít. A mechanikai élettartama figyelemre méltó 1.000.000 ciklus, elektromos élettartama pedig alkalmazástól függően 30.000-100.000 ciklus között változik az IEC/EN szabványok szerint.
A termék könnyen felszerelhető 35 mm-es szimmetrikus DIN-sínre, clip-on rögzítéssel. Méretei kompaktak: magassága 85 mm, szélessége 54 mm, mélysége 68,5 mm, fehér színben. A készülék 6 egységnyi (9 mm-es osztás) helyet foglal el a DIN-sínen. A helyi állapotjelzés a működésjelző révén könnyen nyomon követhető. A csatlakozókapcsok alagút típusúak, amelyek a vezérlőkörben 1,5-2,5 mm² keresztmetszetű rigid és flexibilis kábelekhez, míg a teljesítménykörben 6-25 mm² keresztmetszetű rigid és 6-16 mm² keresztmetszetű flexibilis kábelekhez használhatók. A vezérlőkör meghúzási nyomatéka 0,8 N.m, a teljesítménykör meghúzási nyomatéka pedig 3,5 N.m.
A Schneider Electric Acti9 iCT63A kontaktor (A9C20863) kompatibilis az IACTc, IACTp, IACTs és IATEt termékekkel. A készülék IP20 védettséggel rendelkezik az IEC 60529 szerint, illetve IP40 védettséggel moduláris burkolatban. A működési hőmérséklet-tartomány -5°C és +60°C között van, míg a tárolási hőmérséklet-tartomány -40°C és +70°C között. A relatív páratartalom 95% 55°C-on, a maximális üzemi magasság pedig 2000 méter. A zajszint mindössze 30 dB, ami csendes működést biztosít. A termék teljes mértékben megfelel az IEC/EN 61095 szabványnak, és 2-es szennyezettségi fokozattal, valamint 2-es trópusi kivitellel rendelkezik az EN 60947-4-1, EN 61095 és IEC 1095 szabványok szerint.
Schneider Electric Acti9 iCT63A - A9C20863 - kontaktor, 50Hz, 3NO, 220 - 240VAC műszaki adatok
Általános jellemzők
Termékkategória: Acti9
Terméknév: Acti9 iCT
Termék típusa: Kontaktor
Eszköz rövid neve: iCT
Alkalmazási terület: Motor-fűtés-világítás
Pólusok száma: 3P
Névleges üzemi áram [Ie]: 63 A AC-7A, 20 A AC-7B
Érintkező összetétel: 3 NO (záró)
Hálózat típusa: AC
Vezérlés típusa: Távvezérlés
Vezérlőkör feszültsége [Uc]: 220...240 V AC 50 Hz
Kiegészítő jellemzők
Hálózati frekvencia: 50 Hz
Névleges üzemi feszültség [Ue]: 400 V AC 50 Hz
Maximális teljesítményfelvétel: 2,1 W 400 V AC esetén
Névleges szigetelési feszültség [Ui]: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 4 kV
Vezérlőjel típusa: Tartós
Kapcsolási gyakoriság: 100 kapcsolási művelet/nap
Helyi jelzés: Működésjelző
Tartó teljesítményfelvétel: 6,5 VA
Bekapcsolási teljesítmény: 53 VA
Szerelési mód: Clip-on
Szerelési felület: 35 mm szimmetrikus DIN-sín
9 mm-es osztás: 6
Magasság: 85 mm
Szélesség: 54 mm
Mélység: 68,5 mm
Szín: Fehér
Tartósság
Mechanikai élettartam: 1000000 ciklus
Elektromos élettartam: 100000 ciklus IEC/EN 61095 63 A 50 Hz AC-7A
30000 ciklus IEC/EN 61095 20 A 50 Hz AC-7B
30000 ciklus IEC/EN 61095 50 Hz AC-7C
100000 ciklus EN/IEC 60947-4-1 50 Hz AC-1
30000 ciklus EN/IEC 60947-4-1 50 Hz AC-3
30000 ciklus EN/IEC 60947-4-1 50 Hz AC-5a
30000 ciklus EN/IEC 60947-4-1 50 Hz AC-5b
Csatlakozások
Csatlakozási pontok: Vezérlőkör: alagút típusú csatlakozók 2 kábel(ek) 1,5 mm² merev
Vezérlőkör: alagút típusú csatlakozók 1 kábel(ek) 1,5...2,5 mm² merev
Teljesítménykör: alagút típusú csatlakozók 1 kábel(ek) 6...16 mm² rugalmas
Teljesítménykör: alagút típusú csatlakozók 1 kábel(ek) 6...25 mm² merev
Vezérlőkör: alagút típusú csatlakozók 2 kábel(ek) 1,5...2,5 mm² rugalmas
Meghúzási nyomaték: Vezérlőkör: 0,8 N.m
Teljesítménykör: 3,5 N.m
Kompatibilitás
Termék kompatibilitás: IACTc, IACTp, IACTs, IATEt
Kompatibilitási kód: ICT
Alkalmazási terület
Piaci szegmens: Kiskereskedelmi, Lakossági
Környezeti jellemzők
Szabványok: IEC/EN 61095
Zajszint: 30 dB
IP védettségi fokozat: IP20 az IEC 60529 szerint
IP40 (moduláris tokozásban) az IEC 60529 szerint
Szennyezettségi fokozat: 2
Trópusi kivitel: 2 az EN 60947-4-1 szerint
2 az EN 61095 szerint
2 az IEC 1095 szerint
Relatív páratartalom: 95% 55°C-on
Üzemi magasság: 2000 m
Környezeti hőmérséklet üzemelés során: -5...60°C
Környezeti hőmérséklet tároláskor: -40...70°C
