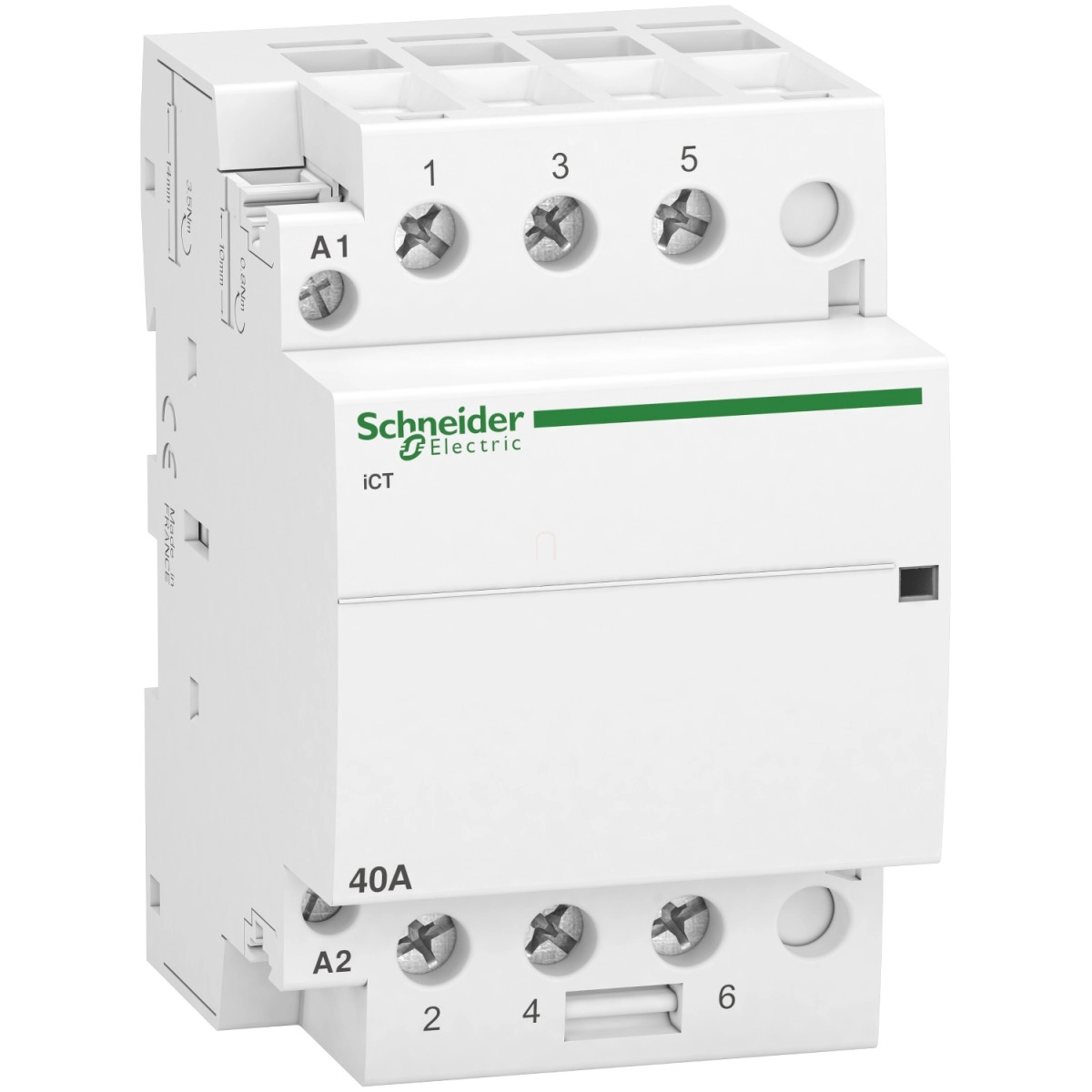

Az Acti9 iCT (A9C20843) kontaktor a Schneider Electric termékkínálatának kiemelt eleme, amely kiváló minőségű és megbízható megoldást kínál motor, fűtés és világítás vezérlési alkalmazásokhoz. Ez a 3 pólusú, 40A névleges áramerősségű készülék professzionális villamos kapcsolóberendezések alapvető komponense, amely mind lakossági, mind kisvállalkozási környezetben kiválóan alkalmazható.
Az A9C20843 típusú kontaktor 3 NO (alaphelyzetben nyitott) érintkezővel rendelkezik, és AC-7A kategóriában 40A, AC-7B kategóriában pedig 15A áramerősséget képes kapcsolni. A készülék vezérlőköre 220-240V AC 50Hz feszültséggel működik, és fenntartott vezérlőjellel vezérelhető. A termék maximális teljesítménye 2,1W 400V AC feszültség mellett, míg a tartó teljesítményfelvétele 6,5VA, bekapcsolási teljesítményigénye pedig 53VA. A kontaktor névleges szigetelési feszültsége 500V AC 50/60Hz, lökőfeszültség-állósága pedig 4kV, ami kiváló védelmet biztosít a túlfeszültségekkel szemben.
Műszaki szempontból az Acti9 iCT kontaktor kiemelkedő jellemzői közé tartozik az 1.000.000 ciklusos mechanikai élettartam, valamint az alkalmazási kategóriától függően 30.000-100.000 ciklusos villamos élettartam. A működés során a zajszint mindössze 30 dB, ami csendes működést biztosít. A készülék IP20 védettségi fokozattal rendelkezik, és 2-es szennyezettségi fokozatú környezetben alkalmazható. Az Acti9 iCT kontaktor üzemi hőmérséklet-tartománya -5°C és +60°C között van, tárolási hőmérséklet-tartománya pedig -40°C és +70°C között. Relatív páratartalom szempontjából 95%-os értékig használható 55°C-on, és 2000 méter tengerszint feletti magasságig alkalmazható.
Szerelési szempontból az A9C20843 kontaktor 35 mm-es szimmetrikus DIN sínre pattintható, szélessége 54 mm (6 db 9 mm-es osztásnak felel meg), magassága 85 mm, mélysége pedig 60 mm. A fehér színű készülék előlapján működésjelző található, amely vizuálisan jelzi a kontaktor állapotát. A vezetékcsatlakozások alagútkapcsokkal vannak kialakítva: a vezérlőkör esetében 1,5-2,5 mm² merev vagy rugalmas kábelekhez, míg az erőátviteli áramkör esetében 6-25 mm² merev vagy 6-16 mm² rugalmas kábelekhez. A meghúzási nyomaték a vezérlőkör esetében 0,8 N.m, az erőátviteli áramkör esetében 3,5 N.m.
Kompatibilitási szempontból az Acti9 iCT kontaktor együttműködik az IACTs, IATEt, IACTc és IACTp kiegészítőkkel, kompatibilitási kódja ICT. A termék megfelel az IEC/EN 61095 szabványnak. A kapcsolási frekvencia 100 kapcsolási művelet naponta, ami átlagos igénybevételnek felel meg. Az A9C20843 kontaktor ideális választás olyan alkalmazásokhoz, ahol megbízható, hosszú élettartamú és könnyen szerelhető vezérlőeszközre van szükség motor, fűtés vagy világítás vezérléséhez.
Schneider Electric Acti9 iCT40A - A9C20843 - kontaktor műszaki adatok
Főbb jellemzők
Termékcsalád: Acti9
Termék neve: Acti9 iCT
Komponens típusa: Kontaktor
Rövid név: iCT
Alkalmazás: Motor-fűtés-világítás
Pólusok: 3P
Névleges üzemi áram: 40 A AC-7A, 15 A AC-7B
Érintkező összetétel: 3 NO
Hálózat típusa: AC
Vezérlés típusa: Távvezérlés
Vezérlőáramkör feszültsége: 220...240 V AC 50 Hz
Kiegészítő információk
Hálózati frekvencia: 50 Hz
Névleges üzemi feszültség: 400 V AC 50 Hz
Maximális teljesítmény: 2,1 W 400 V AC mellett
Névleges szigetelési feszültség: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 4 kV
Vezérlőjel típusa: Fenntartott
Kapcsolási frekvencia: 100 kapcsolási művelet/nap
Helyi jelzés: Működésjelző
Tartó teljesítményfelvétel: 6,5 VA
Bekapcsolási teljesítmény: 53 VA
Rögzítési mód: Rápatintható
Rögzítő alap: 35 mm szimmetrikus DIN sín
Szélesség 9 mm-es osztásokban: 6
Magasság: 85 mm
Szélesség: 54 mm
Mélység: 60 mm
Szín: Fehér
Tartósság
Mechanikai élettartam: 1000000 ciklus
Villamos élettartam: 100000 ciklus IEC/EN 61095 40 A 50 Hz AC-7A
30000 ciklus IEC/EN 61095 15 A 50 Hz AC-7B
30000 ciklus IEC/EN 61095 50 Hz AC-7C
100000 ciklus EN/IEC 60947-4-1 50 Hz AC-1
30000 ciklus EN/IEC 60947-4-1 50 Hz AC-3
30000 ciklus EN/IEC 60947-4-1 50 Hz AC-5a
30000 ciklus EN/IEC 60947-4-1 50 Hz AC-5b
Csatlakozások
Vezérlőkör: Alagútkapocs 2 kábel 1,5 mm² merev
Alagútkapocs 1 kábel 1,5...2,5 mm² merev
Alagútkapocs 2 kábel 1,5...2,5 mm² rugalmas
Erőátviteli áramkör: Alagútkapocs 1 kábel 6...16 mm² rugalmas
Alagútkapocs 1 kábel 6...25 mm² merev
Meghúzási nyomaték: Vezérlőkör: 0,8 N.m
Erőátviteli áramkör: 3,5 N.m
Kompatibilitás
Termék-kompatibilitás: IACTs, IATEt, IACTc, IACTp
Kompatibilitási kód: ICT
Környezet
Szabványok: IEC/EN 61095
Zajszint: 30 dB
IP védettségi fokozat: IP20
Szennyezettségi fok: 2
Trópusi környezet: 2 az EN 60947-4-1 szerint
2 az EN 61095 szerint
2 az IEC 1095 szerint
Relatív páratartalom: 95 % 55 °C-on
Üzemi tengerszint feletti magasság: 2000 m
Környezeti levegő hőmérséklete üzemelés közben: -5...60 °C
Környezeti levegő hőmérséklete tárolás során: -40...70 °C
