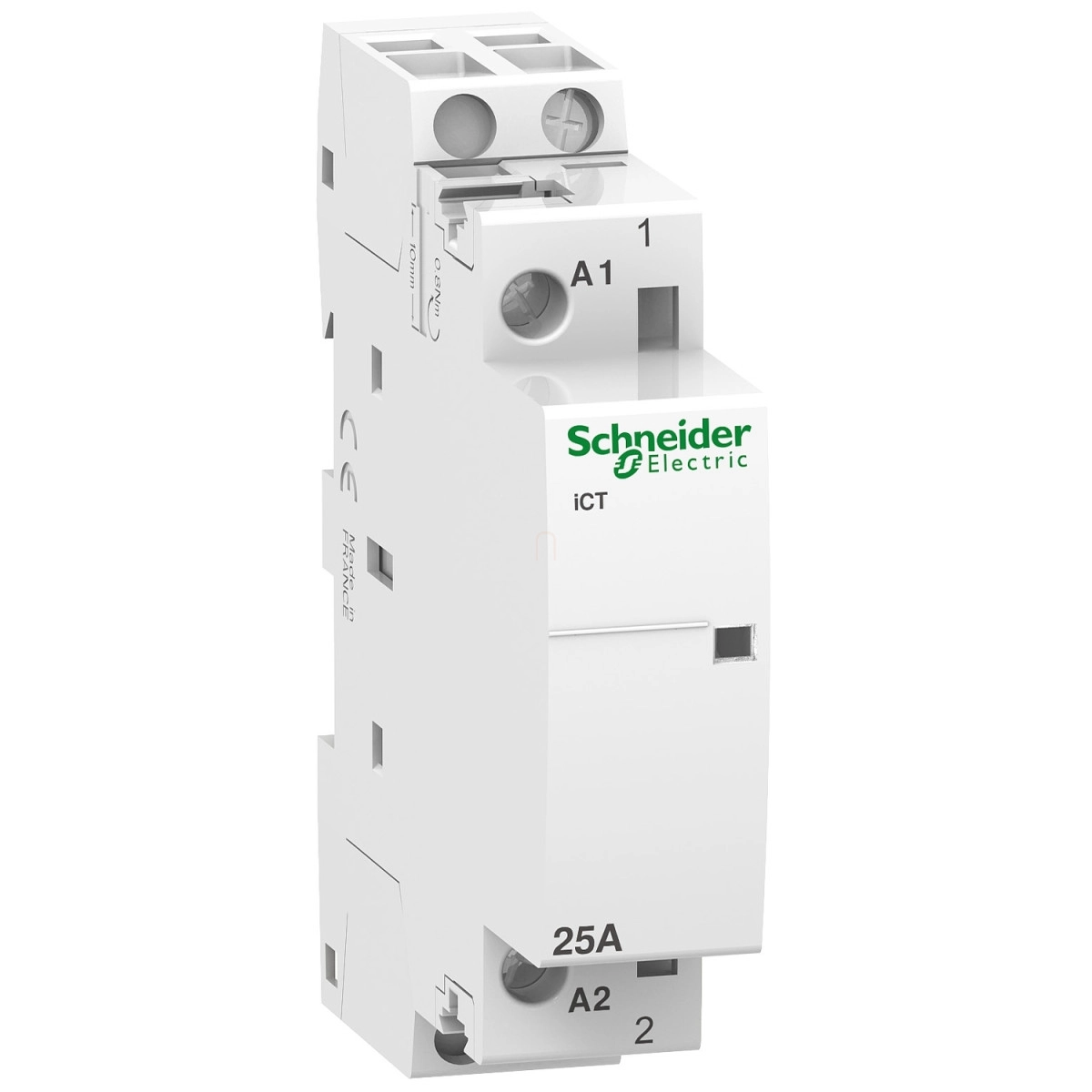

A Schneider Electric Acti9 iCT25A A9C20631 kontaktor egy professzionális és megbízható elektromos kapcsoló eszköz, amely kifejezetten motor-, fűtés- és világításvezérlési alkalmazásokra lett kifejlesztve. Ez a kompakt, DIN-sínre szerelhető 25 A-es kontaktor ideális választás mind lakossági, mind kisebb kereskedelmi épületek villamossági rendszereihez, ahol megbízható, távolról vezérelhető kapcsolást igényelnek.
A készülék az Acti9 termékcsalád tagja, amely a Schneider Electric egyik legnépszerűbb és legmegbízhatóbb moduláris készülék sorozata. Az iCT25A kontaktor 1 záró érintkezővel (1NO) rendelkezik, és 220-240 V AC vezérlőfeszültségen működik 60 Hz-en. Az eszköz névleges üzemi árama 25 A AC-7A alkalmazás esetén és 8,5 A AC-7B alkalmazásoknál, amely lehetővé teszi különböző terhelések megbízható kapcsolását. A 250 V AC névleges üzemi feszültséggel és 60 Hz-es hálózati frekvenciával kompatibilis, így tökéletesen illeszkedik a legtöbb háztartási és kiskereskedelmi villamos hálózathoz.
A kontaktor rendkívüli tartóssággal büszkélkedhet: mechanikai élettartama eléri az 1 000 000 ciklust, míg elektromos élettartama az alkalmazástól függően 30 000-től 100 000 ciklusig terjed. Különböző IEC/EN szabványoknak megfelel, beleértve az IEC/EN 61095 és EN/IEC 60947-4-1 szabványokat is. A készülék alacsony energiafogyasztású, mindössze 0,9 W maximális teljesítménnyel működik 250 V AC feszültségen. A tartóáram teljesítményfelvétele 2,7 VA, míg a bekapcsolási teljesítmény 9,2 VA, ami energiahatékony üzemeltetést biztosít. További előnye az alacsony, mindössze 30 dB-es zajszint, ami csendes környezetben is alkalmassá teszi a használatra.
Az A9C20631 kontaktor kompakt méretekkel rendelkezik: magassága 81 mm, szélessége mindössze 18 mm, mélysége pedig 68,5 mm. A 35 mm-es szimmetrikus DIN sínre pattintható rögzítési módjának köszönhetően könnyen telepíthető, és mindössze 2 db 9 mm-es osztást foglal el a sínből. Az eszköz fehér színű, és akciós állapotjelzővel van ellátva a könnyű állapotfelügyelet érdekében. A kapcsolási frekvencia akár napi 100 kapcsolási művelet is lehet, ami gyakori kapcsolási igényekhez is megfelelő. Az eszköz túlfeszültség elleni védelemmel is rendelkezik, névleges lökőfeszültség-állósága 4 kV.
A kontaktor csatlakoztatása alagútszerű sorkapcsokkal történik, amelyek többféle vezeték fogadására alkalmasak. A vezérlőáramkör 1,5 mm² merev kábelekkel, a teljesítmény áramkör pedig 1-4 mm² rugalmas vagy 1,5-6 mm² merev kábelekkel csatlakoztatható. Az IP20-as védettségi fokozattal rendelkezik az IEC 60529 szerint, moduláris burkolatban pedig IP40 védelmet biztosít. Működési hőmérséklet-tartománya -5°C és 60°C között van, tárolási hőmérséklete pedig -40°C és 70°C között. 2000 méteres tengerszint feletti magasságig használható, és 95%-os relatív páratartalmat is elvisel 55°C-on. A kontaktor kompatibilis a Schneider Electric más termékeivel is, mint például az IACTs, IACTc, IATEt és IACTp.
Schneider Electric Acti9 iCT25A - A9C20631 - kontaktor, 60Hz, 1NO, 220 - 240VAC műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iCT
Termék- vagy alkatrész típus: Kontaktor
Eszköz rövid neve: iCT
Eszköz alkalmazás: Motor-fűtés-világítás
Pólusok: 1P
Névleges üzemi áram [Ie]: 25 A AC-7A, 8,5 A AC-7B
Pólus érintkező kialakítás: 1 NO
Hálózat típusa: AC
Vezérlés típusa: Távvezérlés
Vezérlőáramkör feszültsége [Uc]: 220...240 V AC 60 Hz
Kiegészítő adatok
Hálózati frekvencia: 60 Hz
Névleges üzemi feszültség [Ue]: 250 V AC 60 Hz
Maximális teljesítmény: 0,9 W 250 V AC esetén
Névleges szigetelési feszültség [Ui]: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 4 kV
Vezérlőjel típusa: Fenntartott
Kapcsolási frekvencia: 100 kapcsolási művelet/nap
Helyi jelzés: Működésjelző
Tartó teljesítményfelvétel VA-ban: 2,7 VA
Bekapcsolási teljesítmény VA-ban: 9,2 VA
Mechanikai jellemzők
Felszerelési mód: Rápattintható
Szerelési támasz: 35 mm-es szimmetrikus DIN sín
9 mm-es osztások: 2
Magasság: 81 mm
Szélesség: 18 mm
Mélység: 68,5 mm
Szín: Fehér
Tartósság
Mechanikai élettartam: 1000000 ciklus
Elektromos élettartam: 100000 ciklus IEC/EN 61095 25 A 60 Hz AC-7A
30000 ciklus IEC/EN 61095 8,5 A 60 Hz AC-7B
30000 ciklus IEC/EN 61095 60 Hz AC-7C
100000 ciklus EN/IEC 60947-4-1 60 Hz AC-1
30000 ciklus EN/IEC 60947-4-1 60 Hz AC-3
30000 ciklus EN/IEC 60947-4-1 60 Hz AC-5a
30000 ciklus EN/IEC 60947-4-1 60 Hz AC-5b
Csatlakozások
Csatlakozások - sorkapcsok: Vezérlőáramkör: alagútszerű sorkapocs 2 kábel(ek) 1,5 mm² merev
Teljesítményáramkör: alagútszerű sorkapocs 1 kábel(ek) 1…4 mm² rugalmas
Teljesítményáramkör: alagútszerű sorkapocs 1 kábel(ek) 1,5…6 mm² merev
Vezérlőáramkör: alagútszerű sorkapocs 1 kábel(ek) 1,5…2,5 mm² merev
Vezérlőáramkör: alagútszerű sorkapocs 2 kábel(ek) 1,5…2,5 mm² rugalmas
Meghúzási nyomaték: Vezérlőáramkör: 0,8 N.m
Teljesítményáramkör: 0,8 N.m
Környezeti jellemzők
Szabványok: IEC/EN 61095
Zajszint: 30 dB
IP védettségi fokozat: IP20 megfelel az IEC 60529 szerint
IP40 (moduláris burkolat) megfelel az IEC 60529 szerint
Szennyezési fokozat: 2
Trópusi kivitel: 2 megfelel az EN 60947-4-1 szerint
2 megfelel az EN 61095 szerint
2 megfelel az IEC 1095 szerint
Relatív páratartalom: 95 % 55 °C-on
Üzemeltetési magasság: 2000 m
Környezeti működési hőmérséklet: -5…60 °C
Környezeti tárolási hőmérséklet: -40…70 °C
