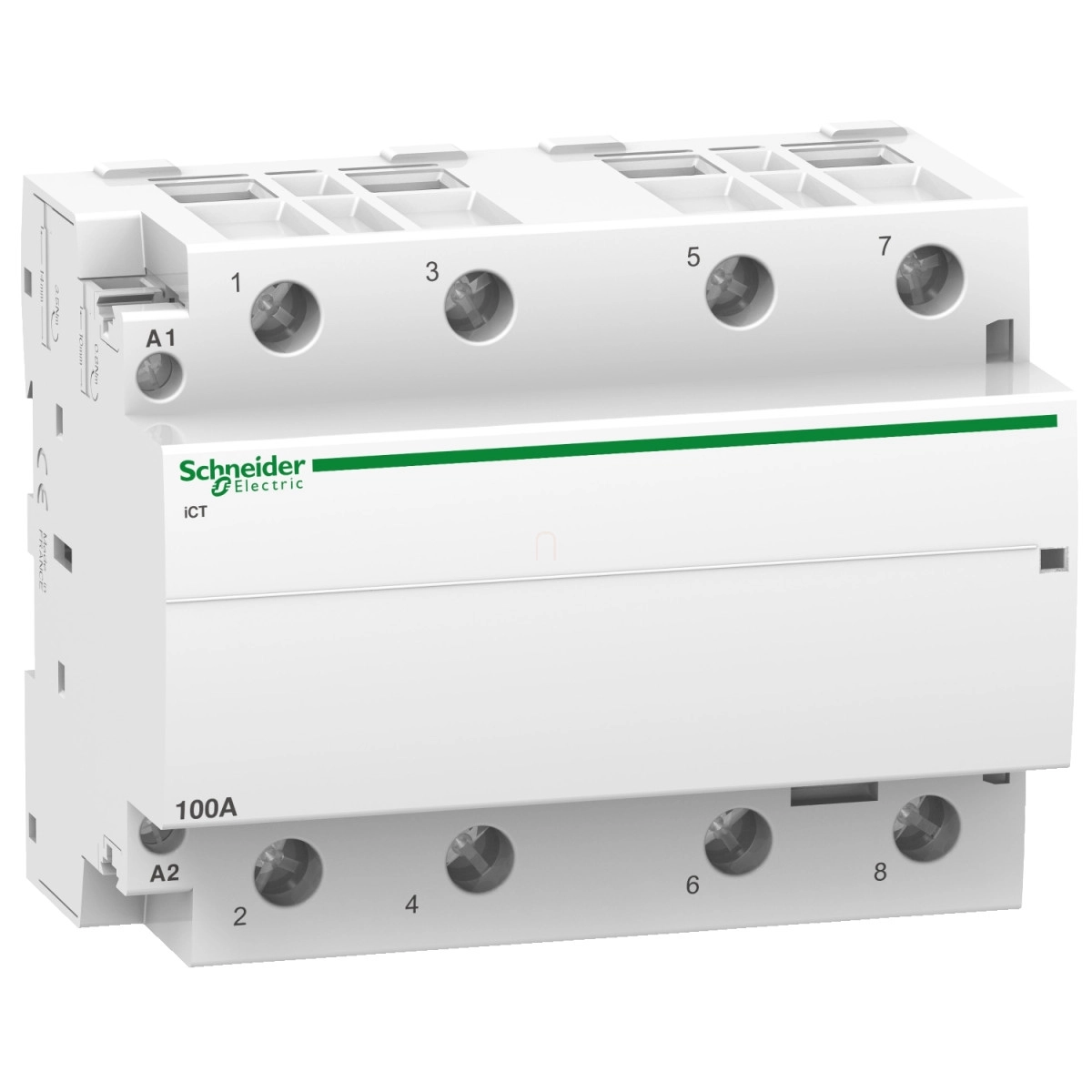

A Schneider Electric Acti9 iCT kontaktor (A9C20884) egy kiváló minőségű, moduláris kialakítású kapcsolóeszköz, amely ideális megoldást kínál a modern villamossági rendszerek vezérléséhez. Ez a 4 pólusú, 100A névleges áramerősségű kontaktor kifejezetten fűtési és alacsony induktív terhelésű alkalmazásokhoz lett kifejlesztve, így tökéletes választás mind lakossági, mind kiskereskedelmi környezetben.
A termék az Acti9 termékcsalád része, amely a Schneider Electric egyik legmegbízhatóbb és leginnovatívabb terméksorozata. Az iCT100A kontaktor 4 záró (NO) érintkezővel rendelkezik, és 220-240V 50Hz vezérlőfeszültséggel működik. A készülék távvezérlési lehetőséggel van ellátva, ami rugalmas alkalmazást biztosít különböző rendszerekben. A kontaktor AC-1 és AC-7A felhasználási kategóriába tartozik, megfelelve az EN 60947-4-1, EN 61095, IEC 61095 és UTE C 61-481 szabványoknak, ami garantálja a megbízható és biztonságos működést.
A termék műszaki paraméterei lenyűgözőek: 400V AC 50Hz névleges üzemi feszültség, 500V szigetelési feszültség és 4kV névleges impulzus-állóság. A készülék tartós (maintained) vezérlőjellel működik és naponta akár 100 kapcsolási műveletet is elvégezhet. A helyi jelzés számára beépített működésjelző található rajta. A vezérlőkör teljesítményfelvétele tartó állapotban 13 VA, bekapcsolási teljesítménye pedig 106 VA. A zajszintje rendkívül alacsony, mindössze 30 dB. A készülék IP20 védelemmel rendelkezik az IEC 60529 szabvány szerint, illetve IP40 védelemmel moduláris burkolatban. Az üzemi hőmérséklet tartománya -5°C és 60°C között van, míg tárolási hőmérsékleti tartománya -40°C és 70°C között található.
A kontaktor szerelése rendkívül egyszerű: 35 mm-es szimmetrikus DIN-sínre pattintható, szélessége 108 mm (12 × 9 mm osztás), magassága 85 mm, mélysége pedig 60 mm. Fehér színű, ami elegáns megjelenést biztosít a kapcsolószekrényben. A bekötési lehetőségek sokoldalúak: a vezérlőáramkörhöz alagút típusú csatlakozók állnak rendelkezésre, amelyek rugalmas és merev kábelekhez egyaránt használhatók, míg a főáramkörhöz 6-35 mm² keresztmetszetű tömör vagy hajlékony kábelek csatlakoztathatók. A főáramköri csatlakozók meghúzási nyomatéka 3,5 Nm, a vezérlőáramköri csatlakozóké pedig 0,8 Nm.
A Schneider Electric Acti9 iCT100A kontaktor kompatibilis az IACTp, IACTs, IATEt és IACTc termékekkel, ami biztosítja a rendszer bővíthetőségét és rugalmasságát. A termék elektromos tartóssága kiemelkedő: 30000 ciklus az EN 61095, UTE C 61-481 és IEC 61095 szabványok szerint. Ez a megbízhatóság és a Schneider Electric jól ismert minősége teszi az iCT100A kontaktort ideális választássá minden villamos szakember számára, akik hosszú élettartamú, könnyen szerelhető és megbízható megoldást keresnek kapcsolási feladatokra.
Schneider Electric Acti 9 iCT100A - A9C20884 - kontaktor, 50Hz, 4NO, 220 - 240VAC műszaki adatok
Főbb jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iCT
Termék típusa: Kontaktor
Készülék rövid neve: iCT
Alkalmazási terület: Fűtés-alacsony induktív terhelés
Pólusok: 4P
Névleges üzemi áram: 100 A AC-7A
Érintkező összetétel: 4 NO (záró)
Hálózati típus: AC
Felhasználási kategória: AC-1 (EN 60947-4-1 szerint), AC-7A (EN 61095 szerint), AC-7A (IEC 61095 szerint), AC-7A (UTE C 61-481 szerint), AC-1 (IEC 60947-4-1 szerint)
Vezérlés típusa: Távvezérlés
Vezérlőáramköri feszültség: 220...240 V AC 50 Hz
Kiegészítő adatok
Hálózati frekvencia: 50 Hz
Névleges üzemi feszültség: 400 V AC 50 Hz
Maximális teljesítmény: AC-7A: 4,2 W 400 V AC 50 Hz-en
Névleges szigetelési feszültség: 500 V AC 50 Hz
Névleges impulzus-állóság: 4 kV
Vezérlőjel típusa: Tartós
Kapcsolási frekvencia: 100 kapcsolási művelet/nap
Helyi jelzés: Működésjelző
Tartó teljesítményfelvétel: 13 VA
Bekapcsolási teljesítmény: 106 VA
Szerelési információk
Szerelési mód: Rápattintható
Szerelési alap: 35 mm szimmetrikus DIN sín
9 mm-es osztások: 12
Magasság: 85 mm
Szélesség: 108 mm
Mélység: 60 mm
Szín: Fehér
Elektromos jellemzők
Elektromos tartósság: 30000 ciklus EN 61095 400 V 16 A AC 50 Hz AC-7A, 30000 ciklus UTE C 61-481 400 V 6 A AC 50 Hz AC-7A, 30000 ciklus IEC 61095 400 V AC 50 Hz AC-7A
Csatlakozások
Csatlakozók - kivezetések: Vezérlőáramkör: alagút típusú sorkapcsok 2 kábel(ek) 1,5 mm² merev, Vezérlőáramkör: alagút típusú sorkapcsok 1 kábel(ek) 1,5...2,5 mm² merev, Vezérlőáramkör: alagút típusú sorkapcsok 2 kábel(ek) 1,5...2,5 mm² hajlékony, Főáramkör: alagút típusú sorkapcsok 1 kábel(ek) 6...35 mm² tömör vagy hajlékony
Meghúzási nyomaték: Főáramkör: 3,5 Nm, Vezérlőáramkör: 0,8 Nm A1 / A2
Kompatibilitás
Termékompatibilitás: IACTp, IACTs, IATEt, IACTc
Kompatibilitási kód: ICT
Piaci szegmens: Kis kereskedelmi, Lakossági
Környezeti feltételek
Szabványok: EN 61095, IEC 61095, UTE C 61-481
Zajszint: 30 dB
IP védelmi fokozat: IP20 (IEC 60529 szerint), IP40 (moduláris burkolatban) (IEC 60529 szerint)
Szennyezési fokozat: 2
Tropikalizáció: 2 (EN 60947-4-1 szerint)
Relatív páratartalom: 95 % 55 °C-on
Üzemi tengerszint feletti magasság: 2000 m
Környezeti hőmérséklet üzem közben: -5...60 °C
Környezeti hőmérséklet tároláskor: -40...70 °C
