A Schneider Electric TeSys VARIO VBF0 egy magas teljesítményű, 3 pólusú kapcsoló-leválasztó főkapcsoló, amely tökéletes választás megelőző karbantartási alkalmazásokhoz. Ez a prémium minőségű termék a TeSys termékcsalád része, amely megbízható és tartós megoldást kínál az ipari környezetben történő alkalmazásokhoz. A VBF0 kódjelű eszköz kompakt kialakításának és 25A-es névleges áramának köszönhetően sokoldalúan használható különböző rendszerekben.
A TeSys VARIO VBF0 kapcsoló-leválasztó 690V AC 50/60 Hz névleges üzemi feszültséggel rendelkezik. Az eszköz különböző üzemi teljesítményeket biztosít a különféle alkalmazási kategóriákban: 11 kW 500V-on AC-23A, 11 kW 690V-on AC-3, 15 kW 690V-on AC-23A, 4 kW 230-240V-on AC-3, 5.5 kW 400-415V-on AC-3, 7.5 kW 500V-on AC-3, 5.5 kW 230-240V-on AC-23A, és 7.5 kW 400-415V-on AC-23A. A névleges üzemi árama 14.5A AC-23 400V-on, hagyományos szabad levegőn mért termikus árama 25A, míg zárt térben 20A.
A TeSys VARIO VBF0 kapcsoló-leválasztó kiváló bekapcsolási képességgel (250A 400V-on AC-21A, AC-22A és AC-23A kategóriákban) és megszakítási képességgel (200A 400V-on AC-21A, AC-22A és AC-23A kategóriákban) rendelkezik. A névleges feltételes zárlati árama 10 kA 400V-on, 25A aM vagy gG biztosítékkal társítva. A névleges zárlati bekapcsolási képessége 1 kA 400V-on, névleges rövid idejű zárlati árama pedig 300A 400V-on 1 másodperc időtartamig. Impulzusfeszültség-állósága 8 kV, és alkalmas leválasztásra, ami különösen fontos a biztonságos karbantartás szempontjából. Használható egyenáramú (DC) és váltakozó áramú (AC) hálózatokon egyaránt.

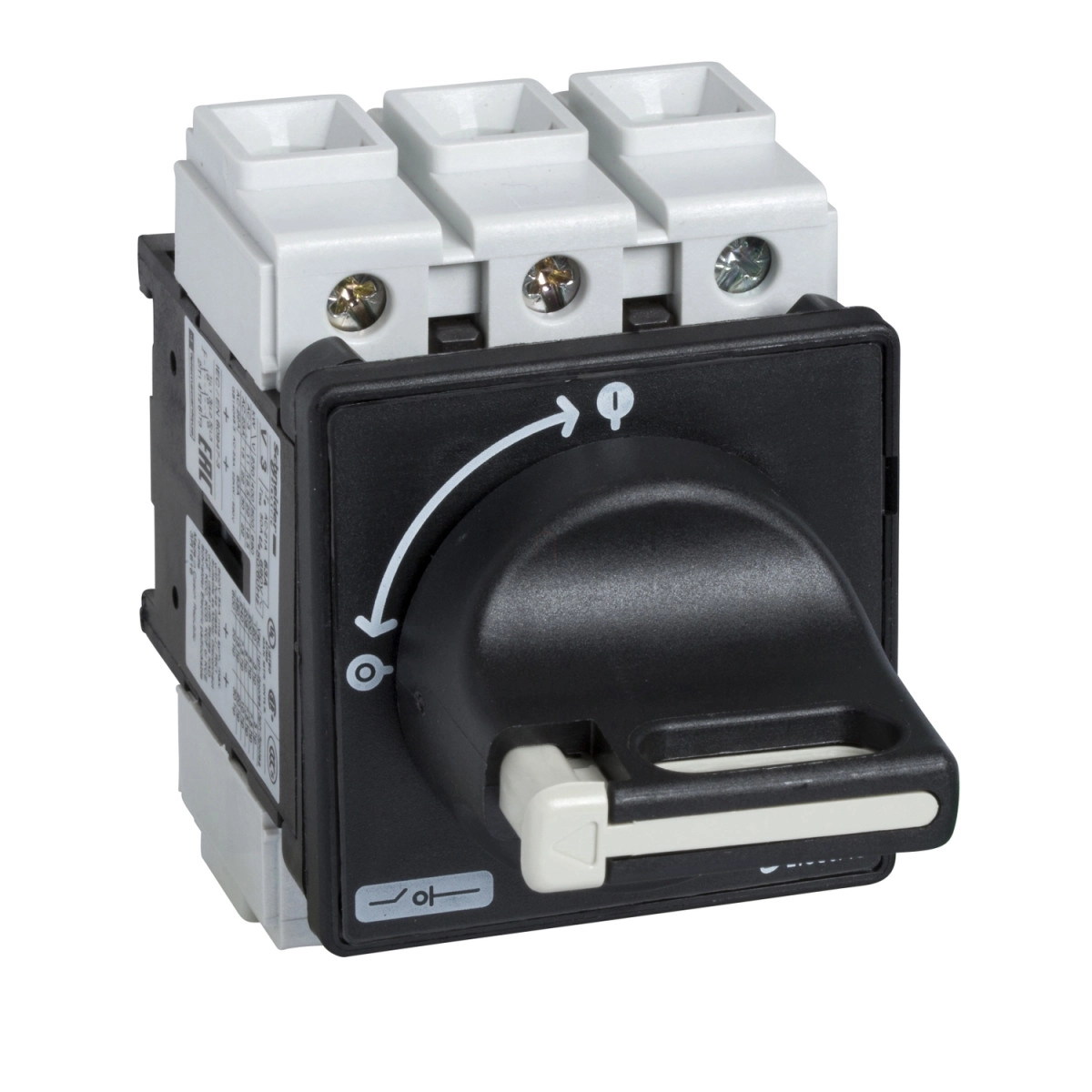

A TeSys VARIO VBF0 kapcsoló-leválasztó fekete színű forgatókaros kezelőszervvel rendelkezik, amely közvetlenül szerelhető, és 1-től 3 lakatig (4-8 mm) lezárható, ami fokozott biztonságot nyújt. A kapcsoló 0-1 jelöléssel van ellátva, és kiváló mechanikai (100.000 ciklus) és elektromos (100.000 ciklus AC-21, 30.000 ciklus DC-1...5) élettartammal rendelkezik. A tápáramkörhöz való csatlakozást csavaros kapcsok biztosítják, amelyek 10 mm²-es tömör vagy 6 mm²-es rugalmas, érvéghüvelyes vezetékekhez alkalmasak. A csavaros kapcsok meghúzási nyomatéka 2,1 Nm. Az eszköz alapmérete 60 x 60 mm, magassága 74 mm, szélessége 60 mm. A kapcsoló IP20 védelmi fokozattal rendelkezik az IEC 60529 szerint, valamint IP65 védettséggel, ami kiválóan védi a készüléket a por és nedvesség behatolásától. A TeSys VARIO VBF0 kapcsoló-leválasztó működési hőmérséklet-tartománya -20°C és +50°C között van, és kiváló mechanikai robusztussággal rendelkezik: ellenáll a 10-150 Hz (1 gn) rezgéseknek az IEC 60068-2-6 szerint és a 11 ms (30 Gn) ütéseknek az IEC 60068-2-27 szerint.
TeSys VARIO VBF0 műszaki adatok
Általános információk
Terméknév: TeSys VARIO
Termékcsalád: TeSys
Eszköz rövid neve: VBF
Eszköz alkalmazása: Megelőző karbantartás
Terméktípus: Kapcsoló-leválasztó
Műszaki jellemzők
Eszköz összetétel: Fogantyú és kapcsoló
Szerelési alap: Fogantyú: ajtó, Kapcsoló: ajtó
Szerelési mód: 4 csavarral a fogantyúhoz
Teljesítményszint: Magas teljesítmény
Pólusok száma: 3P
Érintkező típus és összetétel: 3 NO
Elektromos paraméterek
IEC névleges üzemi feszültség: 690 V AC 50/60 Hz
IEC névleges üzemi teljesítmény: 11 kW 500V-on (AC-23A), 11 kW 690V-on (AC-3), 15 kW 690V-on (AC-23A), 4 kW 230-240V-on (AC-3), 5,5 kW 400-415V-on (AC-3), 7,5 kW 500V-on (AC-3), 5,5 kW 230-240V-on (AC-23A), 7,5 kW 400-415V-on (AC-23A)
Névleges üzemi áram: 14,5 A AC-23 400V-on
Hagyományos szabad levegőn mért termikus áram: 25 A
Hagyományos zárt térben mért termikus áram: 20 A
Bekapcsolási képesség: 250 A 400V-on (AC-21A, AC-22A, AC-23A)
Megszakítási képesség: 200 A 400V-on (AC-21A, AC-22A, AC-23A)
Névleges feltételes zárlati áram: 10 kA 400V-on - társított biztosíték 25 A aM, 10 kA 400V-on - társított biztosíték 25 A gG
Névleges zárlati bekapcsolási képesség: 1 kA 400V-on
Névleges rövid idejű zárlati áramerősség: 300 A 400V-on, időtartam: 1 s
Névleges impulzus állófeszültség: 8 kV
Leválasztásra való alkalmasság: Igen
Hálózat típusa: DC, AC
Fizikai jellemzők
Vezérlés típusa: Forgató fogantyú
Forgató fogantyú szerelési stílusa: Közvetlen
Fogantyú színe: Fekete
Fogantyú előlapjának színe: Fekete
Forgató fogantyú lakattal zárható: 1-3 lakat 4-8 mm
Jelölés: 0 - 1
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-21, 30000 ciklus DC-1...5
IEC csatlakozó kivezetés: Tápáramkör: csavaros kapcsok 10 mm² - tömör, Tápáramkör: csavaros kapcsok 6 mm² - rugalmas - érvéghüvelyes
Meghúzási nyomaték: Tápáramkör: 2,1 Nm - a csavaros kapcsoknál
Alapméret: 60 x 60 mm
Magasság: 74 mm
Szélesség: 60 mm
Környezeti jellemzők
Szabványok: IEC 60947-3
Termék tanúsítványok: CSA, UL, CCC, GL, UKCA
Védelmi fokozat: IP20 az IEC 60529 szerint, IP65
Védőkezelés: TC
Mechanikai robusztusság: Rezgések 10-150 Hz (1 gn) az IEC 60068-2-6 szerint, Ütések 11 ms (30 Gn) az IEC 60068-2-27 szerint
Környezeti üzemi hőmérséklet: -20...50 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
Kompatibilitási kód: Fő kapcsoló-leválasztó
