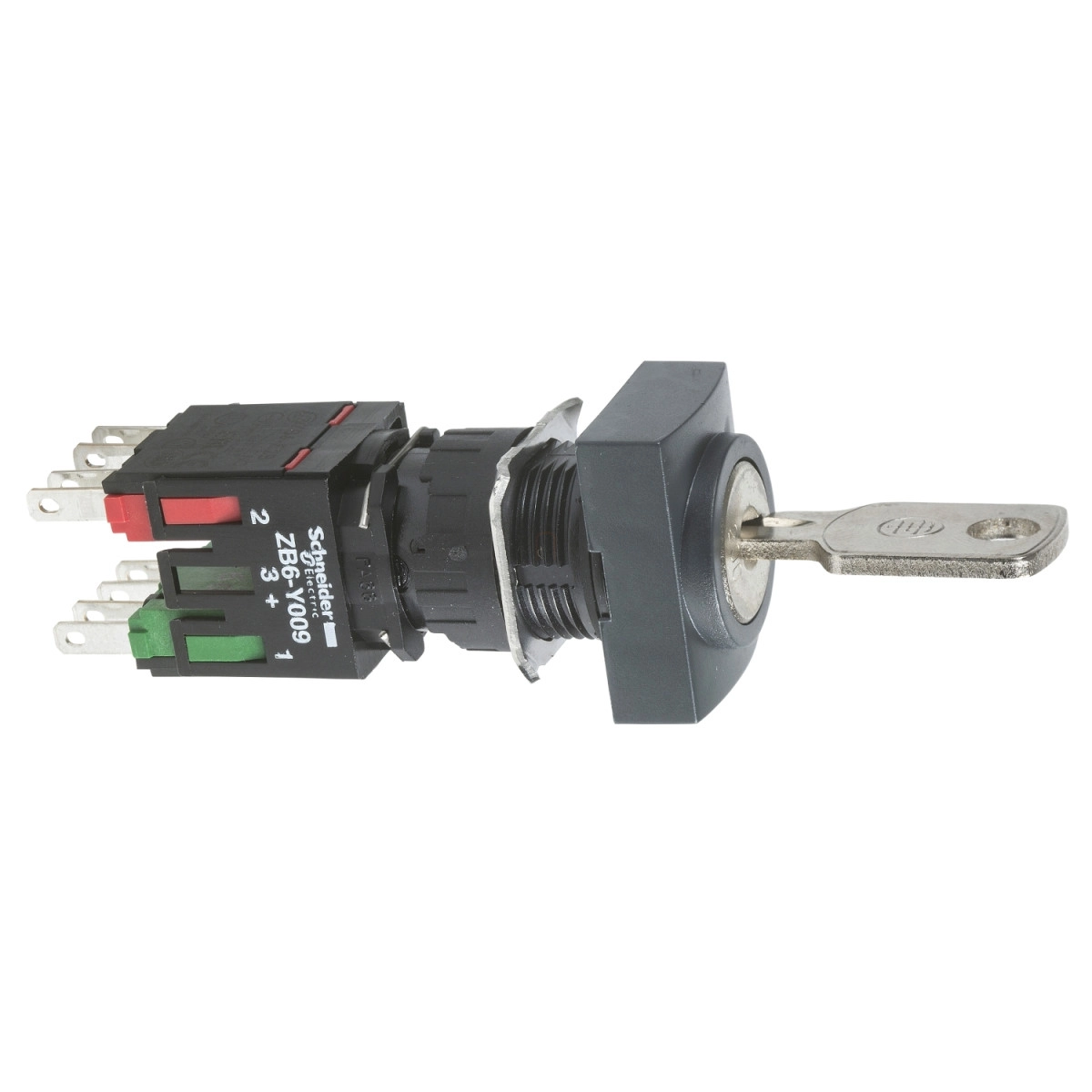

A Schneider Electric Harmony XB6 termékcsalád XB6DGC5B típusú választókapcsolója egy professzionális minőségű, ipari környezetbe tervezett kapcsolóelem. Ez a fekete, téglalap alakú, 16 mm-es átmérőjű kapcsoló két pozícióval rendelkezik, és a kulcs elfordításával működtethető, amely stabilan marad a kiválasztott állásban (stay put funkció). A kapcsoló 200-as kulcstípussal van ellátva, amely bármely pozícióban kivehető, így fokozott biztonságot nyújt illetéktelen használat ellen.
A választókapcsoló 1 NO (alaphelyzetben nyitott) és 1 NC (alaphelyzetben zárt) érintkezővel rendelkezik, amelyek lassú bontású (slow-break) működési karakterisztikával bírnak. Az érintkező anyaga ezüst ötvözet (Ag/Ni), amely kiváló vezetőképességet és tartósságot biztosít. A csatlakoztatás Faston típusú, 2,8 x 0,5 mm-es méretű csatlakozókon keresztül történik. Az XB6DGC5B választókapcsoló kiemelkedő, 200 000 ciklusos mechanikai élettartammal rendelkezik, míg az elektromos élettartam AC-15 és DC-13 kategóriában egyaránt 1 000 000 ciklus. Az eszköz elektromos megbízhatósága Λ = 10^(-8) 5 V és 1 mA mellett, 90%-os konfidenciaszinten, az IEC 60947-5-4 szabványnak megfelelően.
A termék műszaki paraméterei között szerepel a 250 V névleges szigetelési feszültség (3-as szennyezettségi fokozat mellett), valamint a 4 kV névleges lökőfeszültség-állóság az IEC 60947-1 szabvány szerint. A névleges üzemi áram értékek: AC-15 kategóriában 3 A 120 V-nál, 1,5 A 240 V-nál, valamint DC-13 kategóriában 0,1 A 250 V-nál és 0,22 A 125 V-nál. A kapcsoló rövidzárlat elleni védelme 6 A-es gG típusú olvadóbiztosítóval biztosítható. A készülékház IP65-ös védettséggel rendelkezik az IEC 60529 szabvány szerint, ami por és vízsugár elleni védelmet jelent. Az eszköz Class II besorolású az elektromos áramütés elleni védelem szempontjából, az IEC 61140 szabványnak megfelelően.
A Schneider Electric XB6DGC5B választókapcsoló széles üzemeltetési hőmérséklet-tartománnyal (-25...70 °C) és még szélesebb tárolási hőmérséklet-tartománnyal (-40...70 °C) rendelkezik. A termék kiválóan ellenáll a mechanikai behatásoknak is: ±3 mm amplitúdójú és 5 g gyorsulású rezgésnek (2...500 Hz frekvenciatartományban) az IEC 60068-2-6 szerint, valamint 30 g és 50 g nagyságú ütésnek az IEC 60068-2-27 szerint. Mindezek mellett a kapcsoló számos nemzetközi szabványnak és tanúsítványnak felel meg, beleértve az IEC, CSA, JIS, UL előírásokat, valamint rendelkezik CCC, UL, CSA és GOST tanúsítványokkal is. A műszaki adatlapon feltüntetett méretek: 24 mm szélesség, 18 mm magasság, 80 mm mélység. A panel vastagsága 1-től 6 mm-ig terjedhet a beszereléskor.
Schneider Electric Harmony XB6 - XB6DGC5B műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB6
Terméktípus: Komplett választókapcsoló
Rövid terméknév: XB6
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Üzemi pozíció: Bármely pozíció
Jelzőegység fej alakja: Téglalap alakú
Működtető típusa: stay put (bennmaradó)
Működtető profilja: kulcsos kapcsoló
Pozíciók száma: 2 pozíció 70°
Kulcstípus: 200-as kulcs
Kulcs kivételi pozíció: Bármely pozícióban
Érintkező típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Lassú bontású
Méretek
CAD szélesség: 24 mm
CAD magasság: 18 mm
CAD mélység: 80 mm
Panel vastagság: 1-től 6 mm-ig
Csatlakozás
Terminál leírás ISO n°1: (13-14)NO (21-22)NC
Csatlakozás - terminálok: Faston csatlakozók, csatlakozási méret: 2,8 x 0,5 mm
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Elektromos paraméterek
Pozitív nyitás: IEC 60947-5-1 K függeléknek megfelelően
Rövidzárlat védelem: 6 A gG típusú olvadóbiztosító
Névleges szigetelési feszültség [Ui]: 250 V (3-as szennyezettségi fok) IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 4 kV IEC 60947-1 szerint
Névleges üzemi áram [Ie]: 3 A 120 V, AC-15, B300 / 1,5 A 240 V, AC-15, B300 / 0,1 A 250 V, DC-13, R300 / 0,22 A 125 V, DC-13, R300 IEC 60947-5-1 szerint
Elektromos megbízhatóság: Λ = 10exp(-8) 5 V és 1 mA mellett 90%-os konfidenciaszinttel IEC 60947-5-4 szerint
Környezeti paraméterek
Védelmi kezelés: TC
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemeltetési környezeti hőmérséklet: -25...70 °C
Áramütés elleni védelem osztálya: Class II IEC 61140 szerint
IP védettségi fokozat: IP65 IEC 60529 szerint
Tartóssági paraméterek
Mechanikai élettartam: 200000 ciklus
Elektromos élettartam: 1000000 ciklus, AC-15 230 V / DC-13 230 V, <3600 ciklus/óra működési frekvencia, 0.5 terhelési tényező
Rezgésállóság: ±3 mm (f= a 2...500 Hz) / 5 gn (f= 2...500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) / 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás IEC 60068-2-27 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, CSA C22.2 No 14, JIS C 852, UL 508, IEC 60947-1, IEC 60947-5-5, JIS C8201-5-1, JIS C8201-1
Terméktanúsítványok: CCC, UL, CSA, GOST
