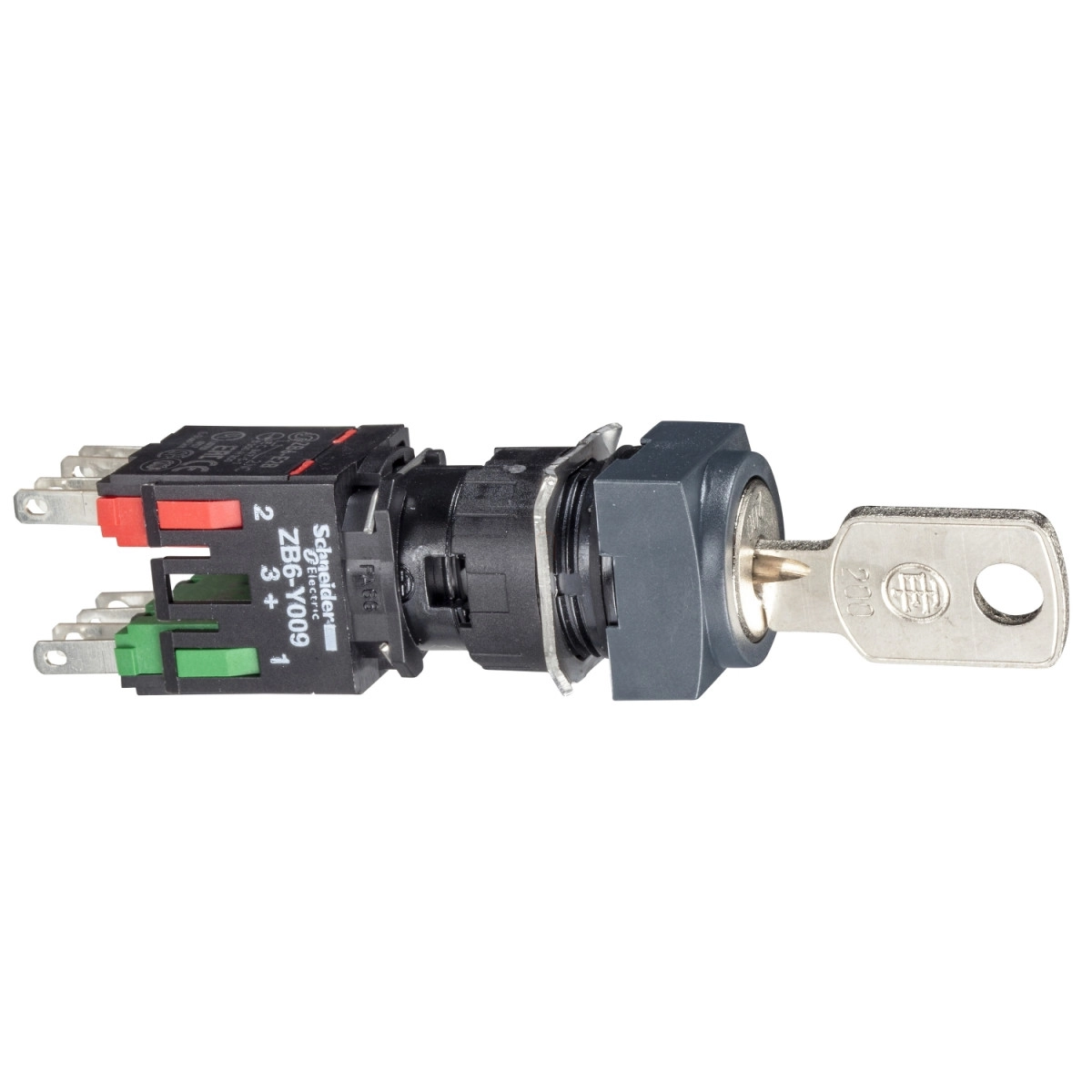

A Schneider Electric Harmony XB6 termékcsalád XB6CGH5B típusú fekete, négyzetes választókapcsolója egy kompakt és megbízható ipari kapcsolóeszköz, amely sokoldalú felhasználási lehetőségeket kínál különböző vezérlési alkalmazásokban. Ez a 16 mm-es átmérőjű kapcsoló 3 állású, rögzíthető (stay put) kivitelben készült, és 1 NO (záró) + 1 NC (nyitó) érintkezőkonfigurációval rendelkezik, ami széles körű vezérlési funkcionalitást biztosít.
A termék különlegessége a kulcsos működtetés, amely kiválóan alkalmazható olyan helyeken, ahol a hozzáférés korlátozása szükséges. A 200-as típusú kulcs bármely pozícióban kivehető, így maximális rugalmasságot biztosít a felhasználás során. Az XB6CGH5B választókapcsoló műanyag előlappal rendelkezik, és négyzet alakú jelzőfejjel van ellátva, amely könnyen beazonosíthatóvá teszi a kapcsoló állapotát. A kapcsoló lassan bontó működésű, ami csökkenti a kapcsolási tranziens hatásokat.
A Schneider Electric XB6CGH5B műszaki paraméterei lenyűgözőek: 250 V névleges szigetelési feszültséggel és 4 kV névleges lökőfeszültség-állósággal rendelkezik az IEC 60947-1 szabványnak megfelelően. Az üzemi áram értékei alkalmazási területtől függően változnak: AC-15 üzemmódban 3 A 120 V-nál és 1,5 A 240 V-nál, míg DC-13 üzemmódban 0,1 A 250 V-nál és 0,22 A 125 V-nál. A kapcsoló kiváló elektromos megbízhatósággal rendelkezik, 5 V és 1 mA mellett Λ = 10^(-8) értékkel, 90%-os konfidenciaszinten az IEC 60947-5-4 szabvány szerint. Az elektromos élettartam kiemelkedő: 1.000.000 kapcsolási ciklus AC-15 és DC-13 üzemmódokban egyaránt, <3600 ciklus/óra kapcsolási gyakoriság mellett, 0,5 terhelési tényezővel. A mechanikai élettartam szintén impresszív, 200.000 ciklussal.
A Schneider Electric XB6CGH5B választókapcsoló kivitelezése és konstrukciója kiemelkedő minőséget képvisel. A termék méretei kompaktak: teljes szélessége és magassága egyaránt 18 mm, míg teljes mélysége 80 mm. Csatlakoztatása 2,8 x 0,5 mm méretű Faston csatlakozókkal történik, ami gyors és megbízható szerelést tesz lehetővé. Az érintkezők ezüstötvözetből (Ag/Ni) készülnek, biztosítva a hosszú élettartamot és a kiváló elektromos vezetőképességet. A termék rövidzárlat elleni védelméről 6 A-es gG típusú olvadóbiztosító gondoskodik. Pozitív nyitás funkcióval is rendelkezik az IEC 60947-5-1 K függeléke szerint, ami kritikus biztonsági alkalmazásoknál különösen fontos tulajdonság.
Schneider Electric Harmony XB6 - XB6CGH5B - fekete négyzetes választókapcsoló Ø16 3 allású 1NO+1NC Ronis 200 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB6
Termék vagy komponens típusa: Komplett választókapcsoló
Eszköz rövid neve: XB6
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Üzemeltetési pozíció: Bármely pozíció
Jelzőegység fejének alakja: Négyzetes
Működtető típusa: rögzíthető
Működtető profilja: kulcsos kapcsoló
Működtető pozíció információ: 3 pozíció 70°
Kulcszár típusa: 200-as kulcs
Kulcs kivételi pozíció: Bármely pozícióban
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Lassan bontó
Kiegészítő
CAD teljes szélesség: 18 mm
CAD teljes magasság: 18 mm
CAD teljes mélység: 80 mm
Csatlakozók leírása ISO n°1: (21-22)NC, (13-14)NO
Pozitív nyitás: IEC 60947-5-1 K függeléknek megfelelő
Mechanikai élettartam: 200000 ciklus
Csatlakozók - kivezetések: Faston csatlakozók, csatlakozási méret: 2,8 x 0,5 mm
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 6 A olvadóbiztosító gG típus
[Ui] névleges szigetelési feszültség: 250 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
[Ie] névleges üzemi áram: 3 A 120 V-nál, AC-15, B300 az IEC 60947-5-1 szerint; 1,5 A 240 V-nál, AC-15, B300 az IEC 60947-5-1 szerint; 0,1 A 250 V-nál, DC-13, R300 az IEC 60947-5-1 szerint; 0,22 A 125 V-nál, DC-13, R300 az IEC 60947-5-1 szerint
Elektromos élettartam: 1000000 ciklus, AC-15 230 V-nál, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint; 1000000 ciklus, DC-13 230 V-nál, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
Elektromos megbízhatóság: Λ = 10^(-8) 5 V és 1 mA mellett 90% konfidenciaszinttel az IEC 60947-5-4 szerint
Környezet
Védőkezelés: TC
Környezeti hőmérséklet tároláshoz: -40…70 °C
Környezeti hőmérséklet működés közben: -25…70 °C
Elektromos áramütés elleni védelem osztálya: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
Szabványok: JIS C8201-5-1, IEC 60947-1, UL 508, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-5-5, JIS C 852, JIS C8201-1
Terméktanúsítványok: CCC, CSA, UL, GOST
Rezgésállóság: +/- 3 mm (f= 2…500 Hz) az IEC 60068-2-6 szerint; 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint; 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
