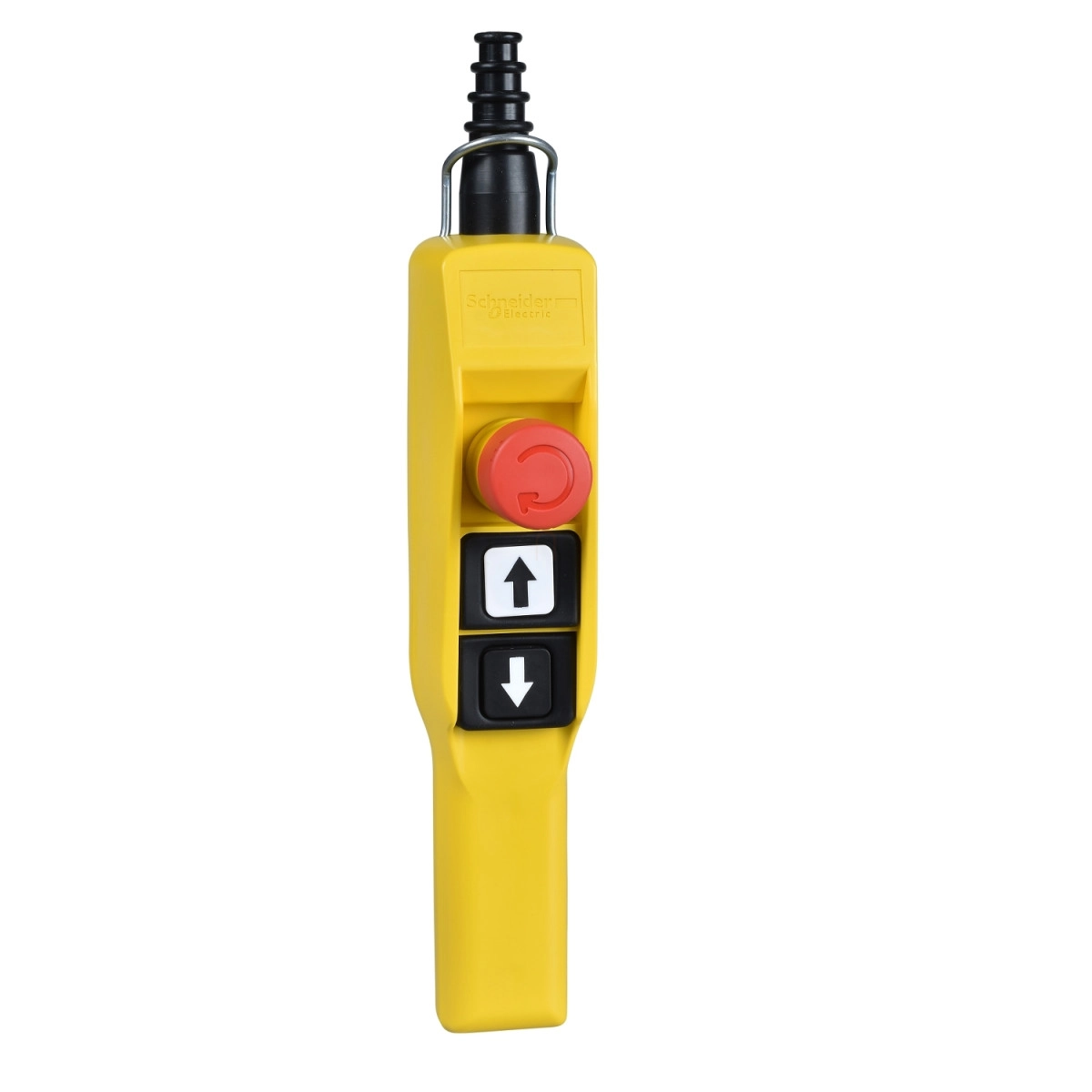

A Schneider Electric Harmony XAC XACA2113 pendant control station egy kiváló minőségű, ipari vezérlőegység, amely kifejezetten egysebességű emelőmotorok irányítására lett kifejlesztve. Ez a sárga színű, pisztoly markolatú vezérlő tökéletes választás, ha megbízható és biztonságos irányítást szeretnél biztosítani ipari környezetben működő emelőszerkezetekhez.
A termék két gumírozott nyomógombbal és egy vészleállító gombbal rendelkezik, amelyek ideálisan elhelyezve lehetővé teszik az intuitív használatot. Az első gumírozott nyomógomb 1 NO kontaktussal az emelést vezérli lassú sebességgel, míg a második gomb szintén 1 NO kontaktussal a lesüllyesztést irányítja lassú sebességgel. A 30 mm átmérőjű vészleállító gomb 1 NC reteszelő kontaktussal biztosítja a rendszer azonnali leállítását vészhelyzet esetén. A nyomógombok mechanikus reteszeléssel rendelkeznek, ami megakadályozza az ellentétes irányú parancsok egyidejű kiadását, ezzel is növelve a biztonságot. A vezérlőegység kettős szigeteléssel rendelkezik, így maximális védelmet nyújt a kezelő számára.
A Harmony XAC XACA2113 műszaki paraméterei figyelemre méltóak. Az IP65-ös védettségi szint biztosítja a por és vízsugár elleni védelmet, míg az IK08 ütésállósági fokozat garantálja a mechanikai sérülésekkel szembeni ellenállóképességet. A készülék működési hőmérséklet-tartománya -25°C és +70°C között van, tárolási hőmérséklete pedig -40°C és +70°C között. Az egység ellenáll a 15 gn rezgésnek (f=10...500 Hz) és a 100 gn ütésnek az IEC szabványoknak megfelelően. A csatlakozás csavaros kapcsokkal történik, amelyek 1 x 2,5 mm² vagy 2 x 1,5 mm² vezetékkeresztmetszetet fogadnak kábelvéggel vagy anélkül. A kábelbemenet gumiperselyes, lépcsőzetes kialakítású, 7-15 mm átmérőjű kábelekhez.
A vezérlőállomás kompatibilis a ZB2BE101 nyomógombokkal minden irányhoz és a ZB2BE102 vészleállító gombbal. A kontaktusok A600 AC-15 (Ue = 240 V, Ie = 3 A vagy Ue = 600 V, Ie = 1,2 A) és Q600 DC-13 (Ue = 250 V, Ie = 0,27 A vagy Ue = 600 V, Ie = 0,1 A) besorolásúak az IEC 60947-5-1 szabvány A függeléke szerint. A hagyományos zárt termikus áram (Ithe) értéke 10 A, a névleges szigetelési feszültség (Ui) pedig 600 V (3-as szennyezettségi fokozat). A vezérlőegység mechanikai élettartama 1 000 000 ciklus, ami kivételes tartósságot biztosít. A termék megfelel számos nemzetközi szabványnak, köztük a CSA C22.2 No 14, IEC 60947-5-1, UL 508 és IEC 60204-32 előírásoknak, és rendelkezik UL és CSA tanúsítvánnyal is.
Schneider Harmony XAC XACA2113 műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XAC
Terméktípus: Függesztett vezérlőállomás
Eszköz rövid neve: XACA pisztoly markolat
Kiegészítő tulajdonságok
Vezérlőállomás típusa: Kettős szigetelésű
Burkolat anyaga: Polipropilén
Vezérlés típusa: Intuitív
Elektromos áramkör típusa: Vezérlő áramkör
Burkolat típusa: Használatra kész komplett egység
Vezérlőállomás alkalmazása: Egysebességű emelőmotor vezérlése
Vezérlőállomás összetétele: 2 gumírozott nyomógomb + 1 vészleállító
Vezérlőgombok típusa:
Első nyomógomb: 1 NO emelés, lassú
Második nyomógomb: 1 NO leengedés, lassú
Vészleállító gomb: Ø 30 mm 1 NC reteszelő
Termék kompatibilitás:
ZB2BE101 minden irányhoz
ZB2BE102 vészleállítóhoz
Mechanikus reteszelés: Mechanikus reteszeléssel
Vezérlőállomás színe: Sárga
Csatlakozás
Csatlakozók - terminálok:
Csavaros szorítókapcsok, 1 x 2,5 mm² kábelvéggel vagy anélkül
Csavaros szorítókapcsok, 2 x 1,5 mm² kábelvéggel vagy anélkül
Szabványok és tanúsítványok
Szabványok:
CSA C22.2 No 14
IEC 60947-5-1
UL 508
IEC 60204-32
Terméktanúsítványok:
UL
CSA
Műszaki paraméterek
Védőkezelés: TH
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Rezgésállóság: 15 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 100 gn az IEC 60068-2-27 szerint
Túlfeszültségi kategória: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
IK védettségi fokozat: IK08 az IEC 62262 szerint
Mechanikai élettartam: 1000000 ciklus
Kábelbemenet: Gumiperselyes lépcsőzetes bemenet 7...15 mm
Kontaktus kód jelölés:
A600 AC-15, Ue = 240 V, Ie = 3 A az IEC 60947-5-1 A függeléke szerint
A600 AC-15, Ue = 600 V, Ie = 1,2 A az IEC 60947-5-1 A függeléke szerint
Q600 DC-13, Ue = 250 V, Ie = 0,27 A az IEC 60947-5-1 A függeléke szerint
Q600 DC-13, Ue = 600 V, Ie = 0,1 A az IEC 60947-5-1 A függeléke szerint
Hagyományos zárt termikus áram: 10 A
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Kontaktus működése: Lassú megszakítás
Maximális ellenállás a terminálok között: 25 MOhm
Működtetési erő: 13...15 N
Rövidzárlat elleni védelem: 10 A biztosítékos védelem gG típusú patronbiztosítékkal
Névleges üzemi teljesítmény W-ban:
40 W DC-13 1000000 ciklusra, működési sebesség <60 ciklus/perc 120 V-nál, terhelési tényező = 0,5 (induktív terhelés) az IEC 60947-5-1 C függeléke szerint
48 W DC-13 1000000 ciklusra, működési sebesség <60 ciklus/perc 48 V-nál, terhelési tényező = 0,5 (induktív terhelés) az IEC 60947-5-1 C függeléke szerint
65 W DC-13 1000000 ciklusra, működési sebesség <60 ciklus/perc 24 V-nál, terhelési tényező = 0,5 (induktív terhelés) az IEC 60947-5-1 C függeléke szerint
Terminálok leírása ISO n°1: (13-14)NO
Terminálok leírása ISO n°2: (11-12)NC
Terminál azonosító:
(13-14)NO
(11-12)NC
Termék súlya: 0,31 kg
