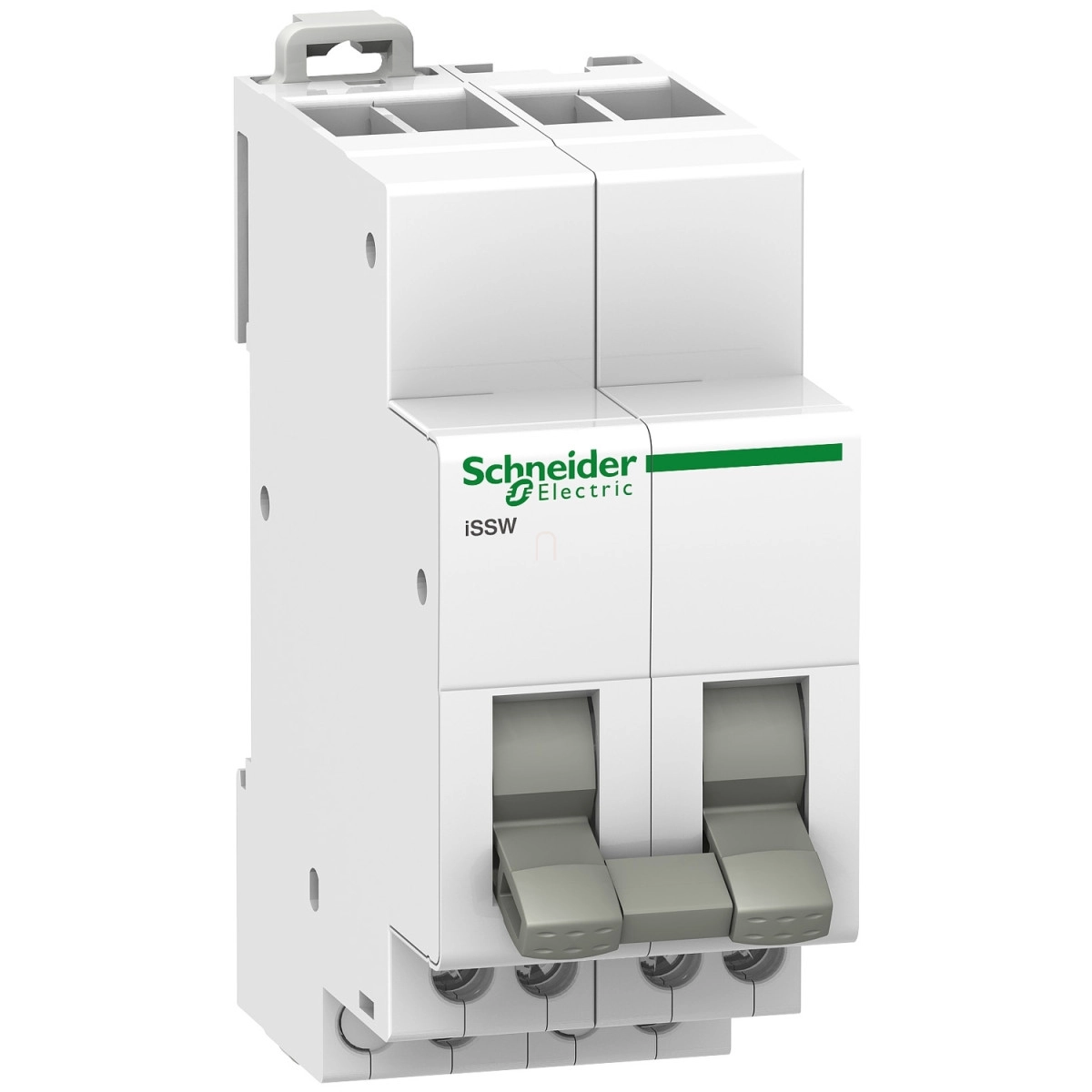

A Schneider Electric Acti9 iSSW váltókapcsoló (A9E18071) egy professzionális elektromos vezérlőeszköz, amely két pozíciós kapcsolást tesz lehetővé különböző villamos áramkörökben. Ez a magas minőségű, 2 pólusú váltókapcsoló két váltóérintkező (2 C/O) konfigurációval rendelkezik, ami sokoldalú felhasználási lehetőségeket biztosít mind lakossági, mind ipari környezetben.
Az Acti9 iSSW váltókapcsoló billenő típusú vezérléssel rendelkezik, és 0-1 jelöléssel van ellátva a kapcsolási állapotok könnyű azonosításához. Névleges üzemi feszültsége 250 V AC 50/60 Hz, míg névleges üzemi árama 20 A. Ez a kombinált teljesítmény ideálissá teszi kisebb és közepes áramkörök irányításához, például világítási rendszerek, szivattyúk vagy egyéb elektromos berendezések vezérléséhez, ahol két állapot közötti megbízható váltásra van szükség. A termék megfelel az IEC 60669-1 és IEC 60947-5-1 szabványoknak, ami garantálja a biztonságos és szabványos működést.
A Schneider Electric Acti9 iSSW váltókapcsoló szerelése rendkívül egyszerű a DIN sínre való pattintható rögzítési módjának köszönhetően. A termék 4x9 mm szélességű modulhelyet foglal el a DIN sínen, azaz összesen 36 mm széles, 82 mm magas és 75 mm mély. Fehér színe jól illeszkedik a legtöbb elektromos szekrényhez és kapcsolótáblához. A csatlakoztatás lépcsőzetes alagútkapcsokkal történik az alsó oldalon, amelyek 2 vezeték fogadására alkalmasak 0,5-2,5 mm² keresztmetszettel, rugalmas vagy merev kivitelben, vezetékvég nélkül. A vezetékek csupaszítási hossza 9 mm, a meghúzási nyomaték pedig 1 N.m.
Az elektromos tartóssága figyelemre méltó, az AC-22 kategóriában 30000 kapcsolási ciklusra tervezték, 0,8-as teljesítménytényező (cos φ) mellett. Környezetvédelmi szempontból az IP20-as védettségi fokozattal rendelkezik az IEC 60529 szabványnak megfelelően, tropikalizációs értéke 2, szennyezettségi foka pedig 3. A váltókapcsoló széles üzemeltetési hőmérsékleti tartománnyal büszkélkedhet, -20°C és +50°C között használható, míg tárolási hőmérséklete -40°C és +70°C között lehet. A relatív páratartalom tekintetében 95%-os értéket is elvisel 55°C-on, ami kivételesen robusztus működést garantál még szélsőséges környezeti feltételek mellett is. Az A9E18071 cikkszámú Schneider Electric Acti9 iSSW váltókapcsoló tökéletes választás minden olyan alkalmazáshoz, ahol megbízható áramkör-átkapcsolásra van szükség, és ahol a minőség és a tartósság elsődleges szempont.
Schneider Electric Acti9 iSSW - A9E18071 - váltókapcsoló, kétállású, 2 váltóérintkező műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iSSW
Termék típusa: Váltókapcsoló
Eszköz rövid neve: iSSW
Eszköz alkalmazása: Elektromos áramkör vezérlés
Pólusok leírása: 2P
Érintkezők típusa és összetétele: 2 C/O (váltóérintkező)
Névleges üzemi feszültség [Ue]: 250 V AC 50/60 Hz
Szabványok: IEC 60669-1, IEC 60947-5-1
Kiegészítő információk
Névleges üzemi áram [Ie]: 20 A
Vezérlés típusa: Billenőkapcsoló, 2 pozíciós
Jelölés: 0 - 1
Szerelési mód: Pattintható
Szerelési alap: DIN sín
9 mm-es osztások: 4
Magasság: 82 mm
Szélesség: 36 mm
Mélység: 75 mm
Szín: Fehér
Elektromos élettartam: AC-22: 30000 ciklus, cos Phi = 0,8
Csatlakozások - kapcsok: Lépcsőzetes alagútkapocs (alul), 2 kábel 0,5...2,5 mm², rugalmas
Lépcsőzetes alagútkapocs (alul), 2 kábel 0,5...2,5 mm², merev, kábelvég nélkül
Vezetékcsupaszítási hossz: 9 mm
Meghúzási nyomaték: 1 N.m
Környezeti adatok
IP védettségi fokozat: IP20 az IEC 60529 szerint
Tropikalizáció: 2
Szennyezettségi fok: 3
Relatív páratartalom: 95 % 55 °C-on
Környezeti levegő hőmérséklete működés közben: -20...50 °C
Környezeti levegő hőmérséklete tároláskor: -40...70 °C
