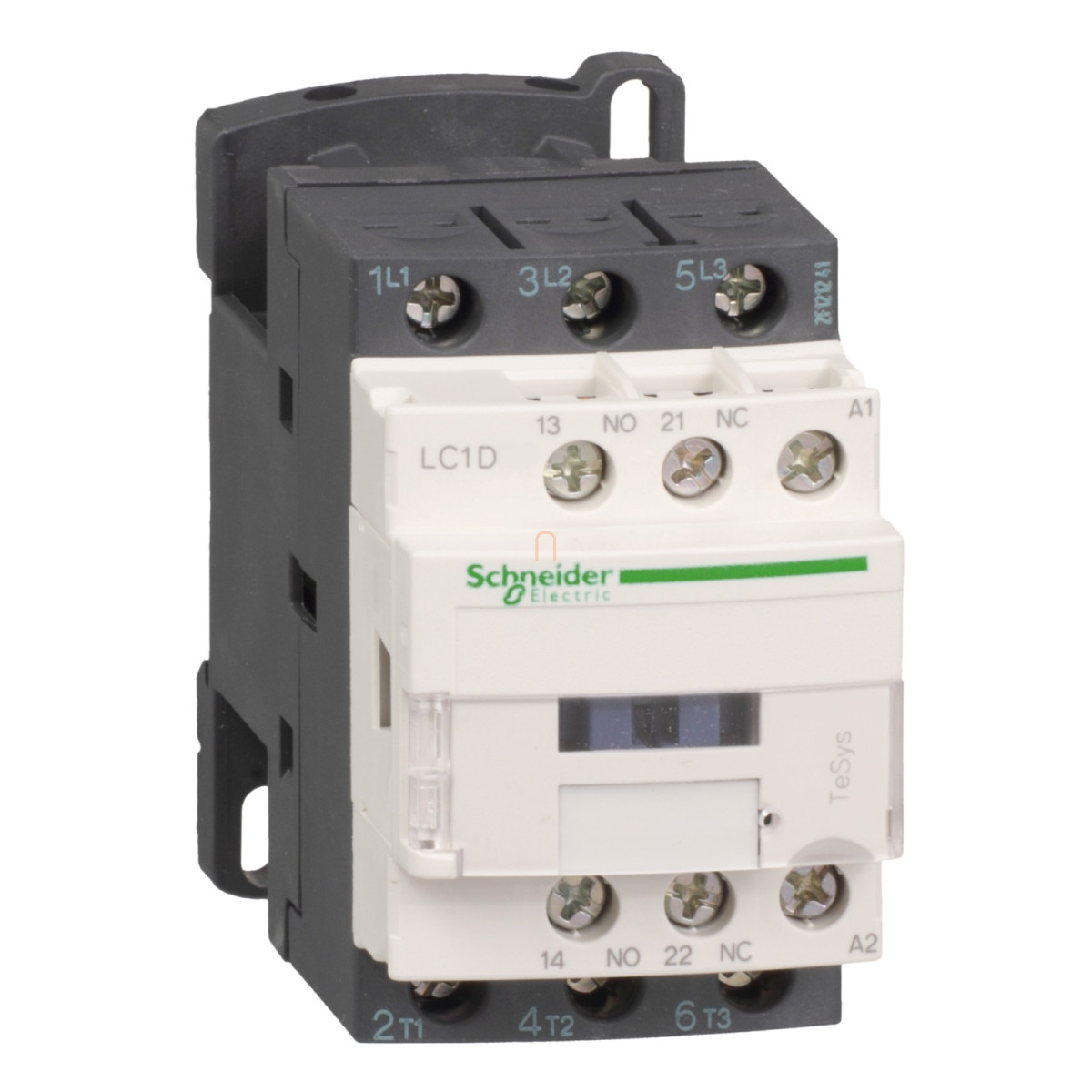

LC1-D18Q7 AC mágneskapcsoló, 7,5kW/18A (400V, AC3), csavaros csatlakozás, 1Z+1NY Schneider
\nVédőrelé TeSys LC1-D, 3-pólusú, AC-3 440 V 18A, tekercs 380 V AC. termékcsalád: TeSys - termék neve: TeSys D - termék vagy komponens típusa: mágneskapcsoló - készülék rövid megnevezése: LC1D - mágneskapcsoló alkalmazás: ellenálló töltés, motorvezérlés - felhasználási kategória: AC-1, AC-3, AC-4 - pólusok megnevezése: 3P - pólus érintkező összetétel: 3 NO - Ue névleges üzemi feszültség: <= 300 V DC esetén főáramkör, <= 690 V AC 25...400 Hz esetén főáramkör - le névleges üzemi áram: 18 A (<= 60 °C) -<= 440 V AC AC-3 esetén főáramkör, 32 A (<= 60 °C) -<= 440 V AC AC-1 esetén főáramkör - motorteljesítmény kW: 10 kW -500 V AC 50/60 Hz AC-3, 10 kW -660...690 V AC 50/60 Hz AC-3, 4 kW -220...230 V AC 50/60 Hz AC-3, 4 kW -400 V AC 50/60 Hz AC-4, 7.5 kW -380...400 V AC 50/60 Hz AC-3, 9 kW -415...440 V AC 50/60 Hz AC-3 - motorteljesítmény LE: 1 LE -115 V AC 50/60 Hz esetén 1 fázis motorok, 10 LE -460/480 V AC 50/60 Hz esetén 3 fázis motorok, 15 LE -575/600 V AC 50/60 Hz esetén 3 fázis motorok, 3 LE -230/240 V AC 50/60 Hz esetén 1 fázis motorok, 5 LE -200/208 V AC 50/60 Hz esetén 3 fázis motorok, 5 LE -230/240 V AC 50/60 Hz esetén 3 fázis motorok - kiegészítő érintkező összetétel: 1 NO + 1 NC - túlfeszültség kategória: III - Ith konvencionális termikus szabad levegő áram: 10 A -<= 60 °C esetén jelző áramkör, 32 A -<= 60 °C esetén főáramkör - Irms névleges bekapcsolási teljesítmény: 140 A AC esetén jelző áramkör megfelel IEC 60947-5-1, 250 A DC esetén jelző áramkör megfelel IEC 60947-5-1, 300 A -440 V esetén főáramkör megfelel IEC 60947 - Icw névleges rövidzárlati kiállási áram: 100 A 1 s jelző áramkör, 120 A 500 ms jelző áramkör, 140 A 100 ms jelző áramkör, 145 A <= 40 °C 10 s főáramkör, 240 A <= 40 °C 1 s főáramkör, 40 A <= 40 °C 10 perc főáramkör, 84 A <= 40 °C 1 perc főáramkör - kapcsolt biztosíték méretezés: 10 A gG esetén jelző áramkör megfelel IEC 60947-5-1, 35 A gG -<= 690 V koordináció 2-es típus, koordináció esetén főáramkör, 50 A gG -<= 690 V koordináció 1-es típus, koordináció esetén főáramkör - Ui névleges szigetelési feszültség: 600 V esetén főáramkör tanúsítványok CSA, 600 V esetén főáramkör tanúsítványok UL, 600 V esetén jelző áramkör tanúsítványok CSA, 600 V esetén jelző áramkör tanúsítványok UL, 690 V esetén főáramkör megfelel IEC 60947-4-1, 690 V esetén jelző áramkör megfelel IEC 60947-1 - elektromos élettartam: 1 Mcycles 32 A AC-1 Ue mellett <= 440 V, 1.65 millió ciklus 18 A AC-3 Ue mellett <= 440 V - teljesítményveszteség pólusonként: 0.8 W AC-3, 2.5 W AC-1 - védőfedél: -val, -vel - szerelőtartó: lemez, sín - szabványok: CSA C22.2 No 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - termékbizonyítványok: BV, CCC, CSA, DNV, GL, GOST, LROS (Lloyds register of shipping), RINA, UL - csatlakozás típusa: főáramkör : csavaros szorító kapcsok 1 kábel 1...6 mm² - kábel merevsége: flexibilis - -val, -vel kábel végződés, főáramkör : csavaros szorító kapcsok 1 kábel 1.5...6 mm² - kábel merevsége: flexibilis - nélkül kábel végződés, főáramkör : csavaros szorító kapcsok 1 kábel 1.5...6 mm² - kábel merevsége: szilárd - nélkül kábel végződés, főáramkör : csavaros szorító kapcsok 2 kábel 1...4 mm² - kábel merevsége: flexibilis - kábelvéggel, főáramkör : csavaros szorító kapcsok 2 kábel 1.5...6 mm² - kábel merevsége: flexibilis - kábelvég nélkül, főáramkör : csavaros szorító kapcsok 2 kábel 1.5...6 mm² - kábel merevsége: szilárd - nélkül kábel végződés, vezérlő áramkör : csavaros szorító kapcsok 1 kábel 1...4 mm² - kábel merevsége: flexibilis - nélkül kábel végződés, vezérlő áramkör : csavaros szorító kapcsok 1 kábel 1...4 mm² - kábel merevsége: flexibilis - -val, -vel kábel végződés, vezérlő áramkör : csavaros szorító kapcsok 1 kábel 1...4 mm² - kábel merevsége: szilárd - nélkül kábel végződés, vezérlő áramkör : csavaros szorító kapcsok 2 kábel 1...2.5 mm² - kábel merevsége: flexibilis - -val, -vel kábel végződés, vezérlő áramkör : csavaros szorító kapcsok 2 kábel 1...4 mm² - kábel merevsége: flexibilis - nélkül kábel végződés, vezérlő áramkör : csavaros szorító kapcsok 2 kábel 1...4 mm² - kábel merevsége: szilárd - nélkül kábel végződés - meghúzási nyomaték: főáramkör : 1.7 N.m - mellett csavaros szorító kapcsok - csavarhúzóval 2. sz. Philips, főáramkör : 1.7 N.m - mellett csavaros szorító kapcsok - csavarhúzóval Ø 6 mm-es lemez, vezérlő áramkör : 1.7 N.m - mellett csavaros szorító kapcsok - csavarhúzóval 2. sz. Philips, vezérlő áramkör : 1.7 N.m - mellett csavaros szorító kapcsok - csavarhúzóval Ø 6 mm-es lemez - üzemidő: 12...22 ms zárul, 4...19 ms nyitás - biztonság megbízhatósági szintje: B10d = 1369863 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-1, B10d = 20000000 ciklus mágneskapcsoló mechanikai terheléssel megfelel EN/ISO 13849-1 - mechanikus tartósság: 15 Mcycles. Előnyök : .. Alkalmazások: .. Előnyök : .. Alkalmazások: A TeSys D mágneskapcsolók tökéletesen beépíthetők a vezérlőrendszerekbe, specifikus BL vagy BBE rendelési számok kompatibilisek 100mA vagy 500mA digitális I/O modulokkal....
