Irányváltó mágneskapcsoló 6A, 1 záró, DC, 2,4 W

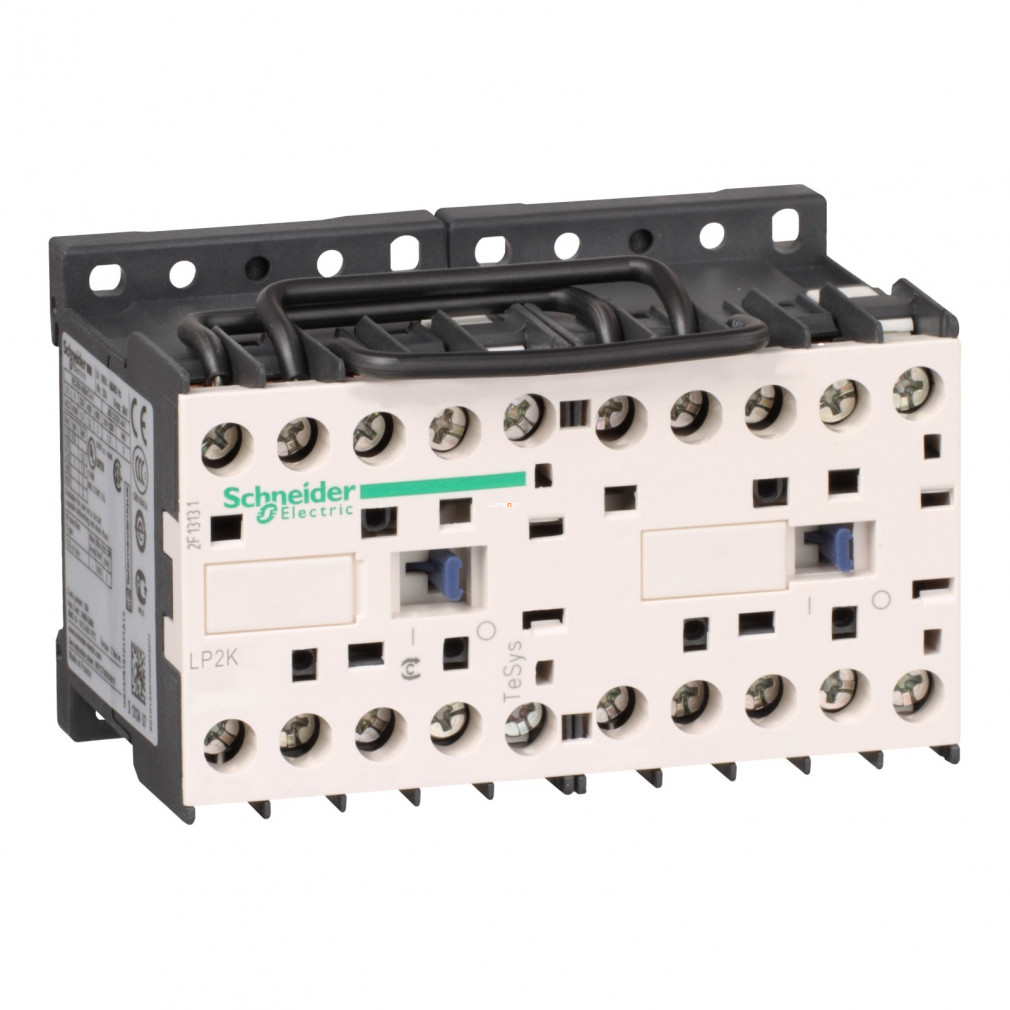

LP2-K0610BD Irányváltó mágneskapcsoló 6A, 1 záró, DC, 2,4 W, Tekercs: 24V DC, Schneider
Irányváltó védőrelé TeSys LP2-K, 3-pólusú, AC-3 440 V 6A, tekercs 24 V DC. termékcsalád: TeSys - termék neve: TeSys K - készülék rövid megnevezése: LP2K - készülékalkalmazás: ellenőrzés - mágneskapcsoló alkalmazás: motorvezérlés - felhasználási kategória: AC-3, AC-4 - eszköz bemutatása: gyárilag összeszerelt irányváltó erősáramú gyűjtősínnel - pólusok megnevezése: 3P - pólus érintkező összetétel: 3 NO - Ue névleges üzemi feszültség: <= 690 V AC 50/60 Hz esetén jelző áramkör, 690 V AC 50/60 Hz esetén főáramkör - motorteljesítmény kW: 1.5 kW -220...230 V AC 50/60 Hz, 2.2 kW -380...415 V AC 50/60 Hz, 3 kW -440 V AC 50/60 Hz, 3 kW -480 V AC 50/60 Hz, 3 kW -500...600 V AC 50/60 Hz, 3 kW -660...690 V AC 50/60 Hz - kiegészítő érintkező összetétel: 1 NO - túlfeszültség kategória: III - Ith konvencionális termikus szabad levegő áram: 10 A -<= 50 °C esetén jelző áramkör, 20 A -<= 50 °C esetén főáramkör - Irms névleges bekapcsolási teljesítmény: 110 A AC esetén főáramkör megfelel IEC 60947, 110 A AC esetén főáramkör megfelel NF C 63-110, 110 A AC esetén jelző áramkör megfelel IEC 60947 - névleges megszakítóképesség: 110 A -220...230 V megfelel IEC 60947, 110 A -380...400 V megfelel IEC 60947, 110 A -415 V megfelel IEC 60947, 110 A -440 V megfelel IEC 60947, 70 A -660...690 V megfelel IEC 60947, 80 A -500 V megfelel IEC 60947 - Icw névleges rövidzárlati kiállási áram: 110 A 100 ms jelző áramkör, 20 A <= 50 °C >= 15 min főáramkör, 40 A <= 50 °C 3 perc főáramkör, 45 A <= 50 °C 1 perc főáramkör, 60 A <= 50 °C 30 s főáramkör, 80 A <= 50 °C 10 s főáramkör, 80 A 1 s jelző áramkör, 85 A <= 50 °C 5 s főáramkör, 90 A <= 50 °C 1 s főáramkör, 90 A 500 ms jelző áramkör - kapcsolt biztosíték méretezés: 10 A gG esetén jelző áramkör megfelel IEC 60947, 10 A gG esetén jelző áramkör megfelel VDE 0660, 25 A aM esetén főáramkör, 25 A gG -<= 440 V esetén főáramkör - Ui névleges szigetelési feszültség: 600 V esetén főáramkör megfelel CSA C22.2 No 14, 600 V esetén főáramkör megfelel UL 508, 600 V esetén jelző áramkör megfelel CSA C22.2 No 14, 600 V esetén jelző áramkör megfelel UL 508, 690 V esetén főáramkör megfelel IEC 60947-4-1, 690 V esetén jelző áramkör megfelel IEC 60947-4-1, 690 V esetén jelző áramkör megfelel IEC 60947-5-1 - reteszelés típusa: mechanikus - szerelőtartó: lemez, sín - szabványok: BS 5424, IEC 60947, NF C 63-110, VDE 0660 - termékbizonyítványok: CSA, UL - csatlakozás típusa: csavaros szorító kapcsok 1 kábel 0.34...2.5 mm² - kábel merevsége: flexibilis - -val, -vel kábel végződés, csavaros szorító kapcsok 1 kábel 0.75...4 mm² - kábel merevsége: flexibilis - nélkül kábel végződés, csavaros szorító kapcsok 1 kábel 1.5...4 mm² - kábel merevsége: szilárd, csavaros szorító kapcsok 2 kábel 0.34...1.5 mm² - kábel merevsége: flexibilis - -val, -vel kábel végződés, csavaros szorító kapcsok 2 kábel 0.75...4 mm² - kábel merevsége: flexibilis - nélkül kábel végződés, csavaros szorító kapcsok 2 kábel 1.5...4 mm² - kábel merevsége: szilárd - meghúzási nyomaték: 1.3 N.m - mellett csavaros szorító kapcsok - csavarhúzóval 2. sz. Philips, 1.3 N.m - mellett csavaros szorító kapcsok - csavarhúzóval Ø 6 mm-es lemez - üzemidő: 10 ms tekercs áramtalanítás és NO nyitás, 30...40 ms tekercs feszültség alá helyezés és NO zárás - biztonság megbízhatósági szintje: B10d = 1369863 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-1, B10d = 20000000 ciklus mágneskapcsoló mechanikai terheléssel megfelel EN/ISO 13849-1 - mechanikus tartósság: 5 Mcycles. Előnyök : tényezőt, valamint az összes alkalmazásba való zökkenőmentes beillesztést kínálja.... Alkalmazások: Ipar, infrastruktúra, épületautomatizálás: Egyszerű vezérlőrendszerek Zajra érzékeny területek, nagy zavarójellel rendelkező hálózatok: csendes működésű mágneskapcsoló..
