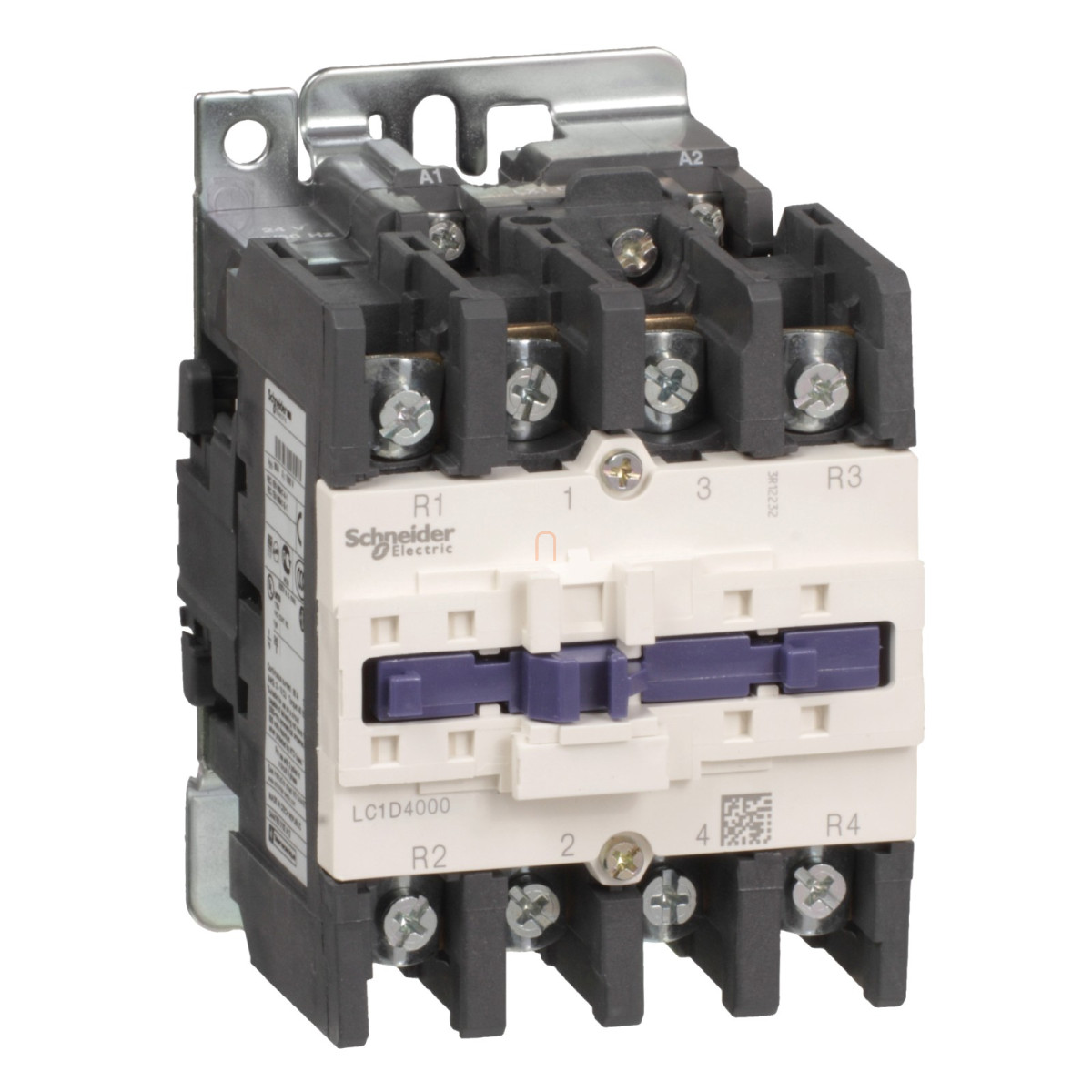

Mágneskapcsoló 40A 48VAC LC1D40008E5 Schneider
\nMágneskapcsoló 40A 48VAC. termékcsalád: TeSys - termék neve: TeSys D - termék vagy komponens típusa: mágneskapcsoló - készülék rövid megnevezése: LC1D - mágneskapcsoló alkalmazás: ellenálló töltés - felhasználási kategória: AC-1 - pólusok megnevezése: 4P - pólus érintkező összetétel: 2 NO + 2 NC - Ue névleges üzemi feszültség: <= 300 V DC esetén főáramkör, <= 690 V AC 25...400 Hz esetén főáramkör - túlfeszültség kategória: III - Icw névleges rövidzárlati kiállási áram: 165 A <= 40 °C 1 perc főáramkör, 320 A <= 40 °C 10 s főáramkör, 72 A <= 40 °C 10 perc főáramkör, 720 A <= 40 °C 1 s főáramkör - kapcsolt biztosíték méretezés: 80 A gG -<= 690 V koordináció 1-es típus, koordináció esetén főáramkör, 80 A gG -<= 690 V koordináció 2-es típus, koordináció esetén főáramkör - Ui névleges szigetelési feszültség: 600 V esetén főáramkör tanúsítványok CSA, 600 V esetén főáramkör tanúsítványok UL, 690 V esetén főáramkör megfelel IEC 60947-4-1 - védőfedél: nincs - szerelőtartó: lemez, sín - szabványok: CSA C22.2 No 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - termékbizonyítványok: BV, CCC, CSA, DNV, GL, GOST, LROS (Lloyds register of shipping), RINA, UL - csatlakozás típusa: főáramkör : csavaros szorító kapcsok 1 kábel 1...35 mm² - kábel merevsége: flexibilis - nélkül kábel végződés, főáramkör : csavaros szorító kapcsok 1 kábel 1...35 mm² - kábel merevsége: flexibilis - -val, -vel kábel végződés, főáramkör : csavaros szorító kapcsok 1 kábel 1...35 mm² - kábel merevsége: szilárd - kábelvég nélkül, főáramkör : csavaros szorító kapcsok 2 kábel 1...25 mm² - kábel merevsége: flexibilis - nélkül kábel végződés, főáramkör : csavaros szorító kapcsok 2 kábel 1...25 mm² - kábel merevsége: flexibilis - -val, -vel kábel végződés, főáramkör : csavaros szorító kapcsok 2 kábel 1...25 mm² - kábel merevsége: szilárd - kábelvég nélkül, vezérlő áramkör : csavaros szorító kapcsok 1 kábel 1...4 mm² - kábel merevsége: flexibilis - nélkül kábel végződés, vezérlő áramkör : csavaros szorító kapcsok 1 kábel 1...4 mm² - kábel merevsége: flexibilis - -val, -vel kábel végződés, vezérlő áramkör : csavaros szorító kapcsok 1 kábel 1...4 mm² - kábel merevsége: szilárd - nélkül kábel végződés, vezérlő áramkör : csavaros szorító kapcsok 2 kábel 1...2.5 mm² - kábel merevsége: flexibilis - -val, -vel kábel végződés, vezérlő áramkör : csavaros szorító kapcsok 2 kábel 1...4 mm² - kábel merevsége: flexibilis - nélkül kábel végződés, vezérlő áramkör : csavaros szorító kapcsok 2 kábel 1...4 mm² - kábel merevsége: szilárd - nélkül kábel végződés - meghúzási nyomaték: főáramkör : 8 N.m - mellett csavaros szorító kapcsok - kábel 25...35 mm² hexagonális 4 mm, főáramkör: 5 N.m - on csavaros szorító kapcsok - cable 1...25 mm² hexagonális 4 mm, vezérlő áramkör : 1.7 N.m - mellett csavaros szorító kapcsok - csavarhúzóval 2. sz. Philips, vezérlő áramkör : 1.7 N.m - mellett csavaros szorító kapcsok - csavarhúzóval Ø 6 mm-es lemez - üzemidő: 12...26 ms zárul, 4...19 ms nyitás - biztonság megbízhatósági szintje: B10d = 1369863 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-1, B10d = 20000000 ciklus mágneskapcsoló mechanikai terheléssel megfelel EN/ISO 13849-1 - mechanikus tartósság: 6 Mcycles. Előnyök : .. Alkalmazások: A TeSys D mágneskapcsolók tökéletesen beépíthetők a vezérlőrendszerekbe, specifikus BL vagy BBE rendelési számok kompatibilisek 100mA vagy 500mA digitális I/O modulokkal....
