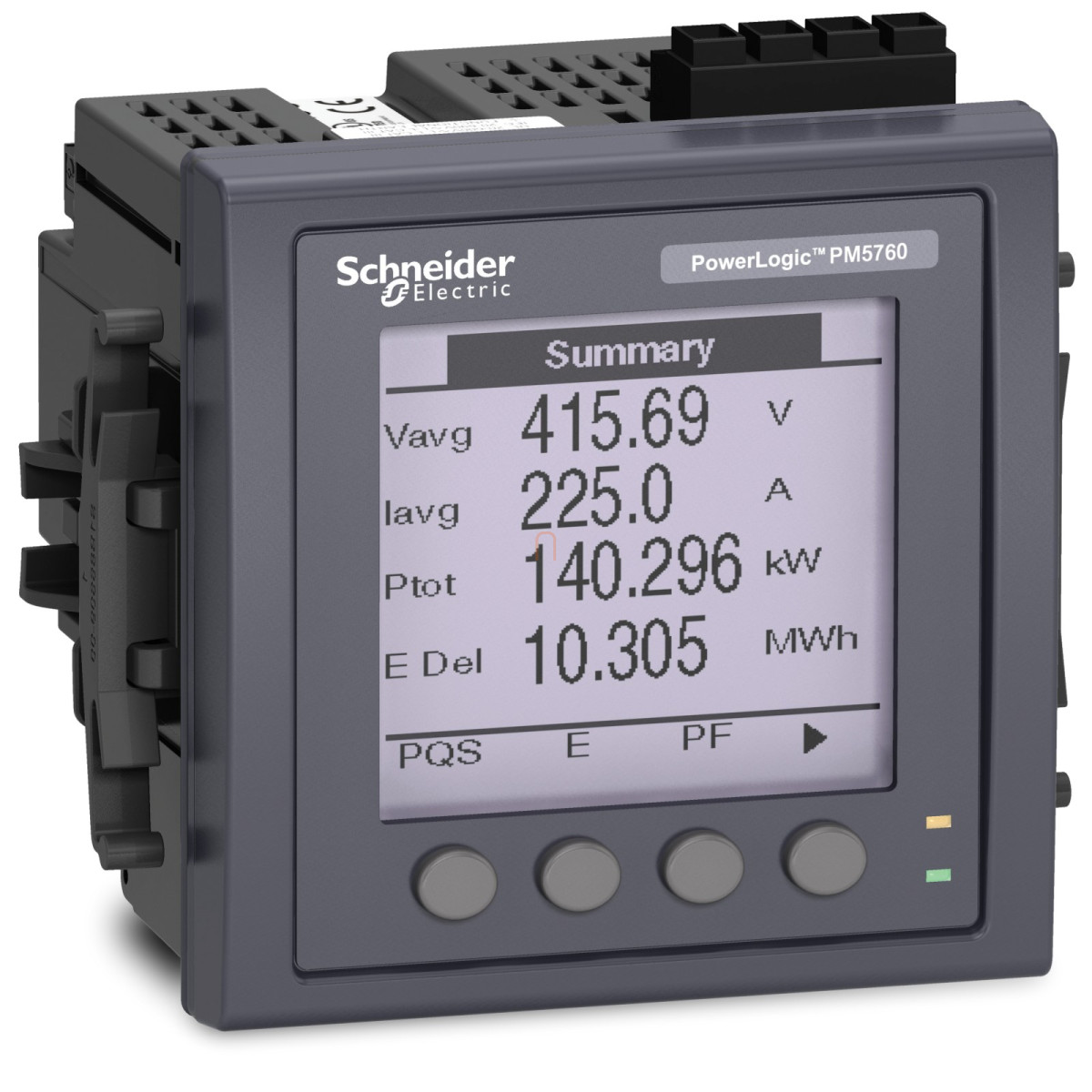

PM5760, táblaműszer teljesítménymérő, WC+SS,DNP3.0, digit I/O, analóg I, szivárgóáram figy, letörés/kilövés figy hullám METSEPM5760 Schneider
Ez a készülék egy 96 mm x 96 mm-es, háttérvilágítással ellátott LCD-kijelzővel ellátott, süllyesztett energiafogyasztásmérő. A mérő az IEC 62053-22 szabvány szerinti 0,2S osztályú pontosságot és ciklusonként 128 mintát biztosít. A mérőműszer méri az energiát, a hatásos és a reaktív teljesítményt, a feszültséget, az áramot, a frekvenciát, a teljesítménytényezőt és a 63. harmonikusig. Tartalmaz 1,1 megabájt memóriát akár 14 választható paraméterhez, konfigurálható intervallummal és időtartammal. Ez a mérő a nullavezető áram közvetlen felügyeletét, a földáram-számítással ellátott maradóáram-felügyeletet, valamint fejlett hullámforma-felvételt is tartalmaz, sag- és swell-felismeréssel. A mérő 50 Hz-es vagy 60 Hz-es hálózatban működik, és 100 és 480 VAC és 125 és 250 VDC közötti tápfeszültséget fogad. A mérő névleges hálózati áramerőssége 1A vagy 5A bemenetű, és támogatja az egyfázisú és semleges, háromfázisú vagy háromfázisú és semleges konfigurációkat. A fázisok közötti mérési feszültségtartomány 20-690 VAC 45-65 Hz-en. A mérési tartomány a fázis és a semleges között 20-400 VAC 45-65 Hz-en. A kommunikációs protokollok a Modbus RTU és az ASCII 2 vezetékes RS485 port támogatással, valamint a Modbus TCP/IP, Ethernet/IP és BACnet/IP alapú, 10/100 Mbit/s, daisy chain Ethernet RJ45 port támogatással. A beágyazott kommunikációs képességek lehetővé teszik a DNP 3.0 protokoll támogatását, a hozzáférést egy beépített webszerverhez és egy soros Ethernet átjáróhoz. A mérő négy digitális bemenettel is rendelkezik WAGES-támogatással és két digitális kimenettel. A készülék 52 konfigurálható riasztást tartalmaz, és nyolc díjszabási ütemezést támogat. A termék méretei a következők: szélesség 3,78 hüvelyk (96 milliméter), mélység 3,03 hüvelyk (77 milliméter), magasság 3,78 hüvelyk (96 milliméter), a termék súlya 15,9 uncia (450 gramm).
